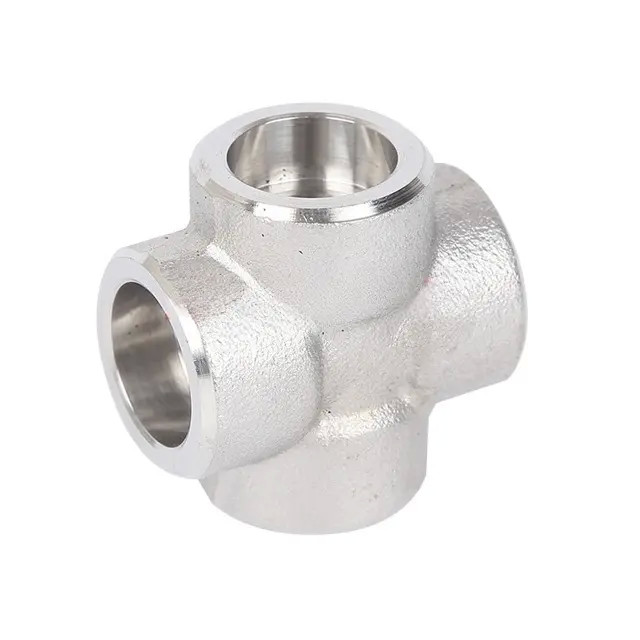

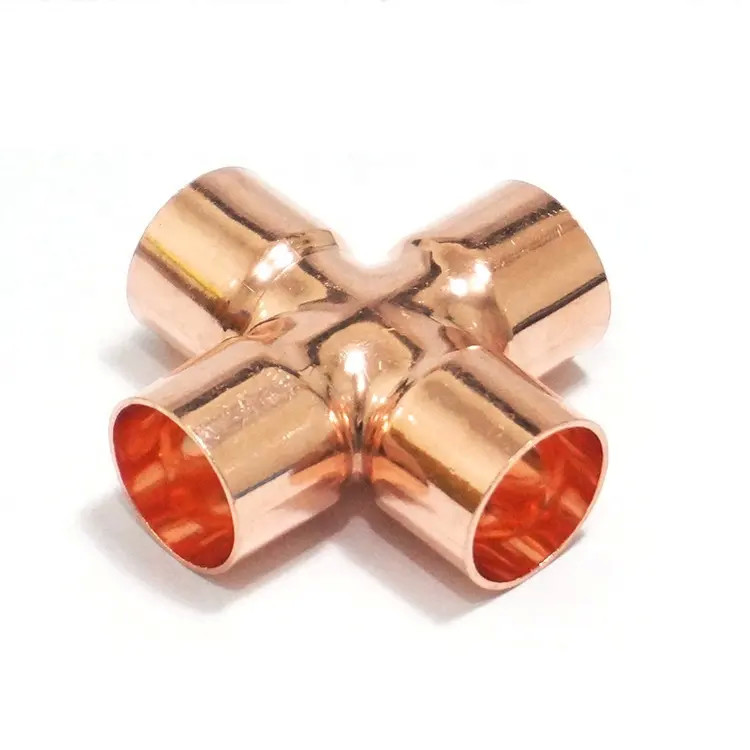

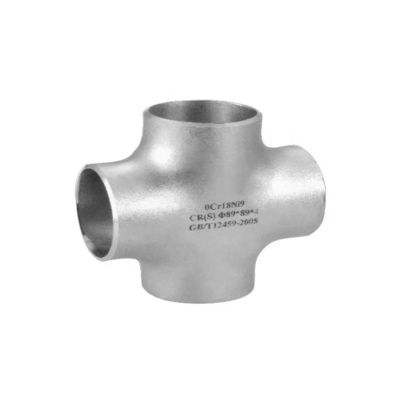

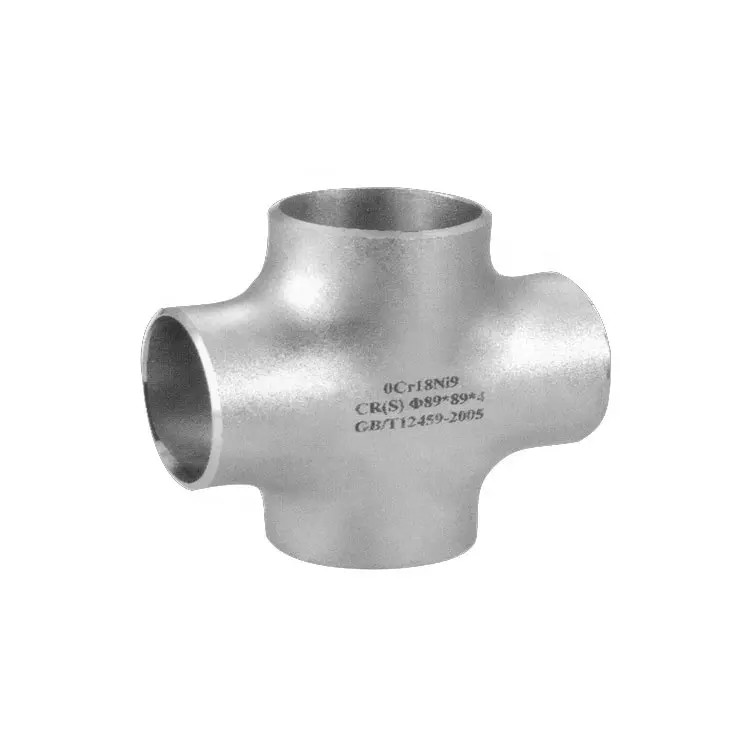

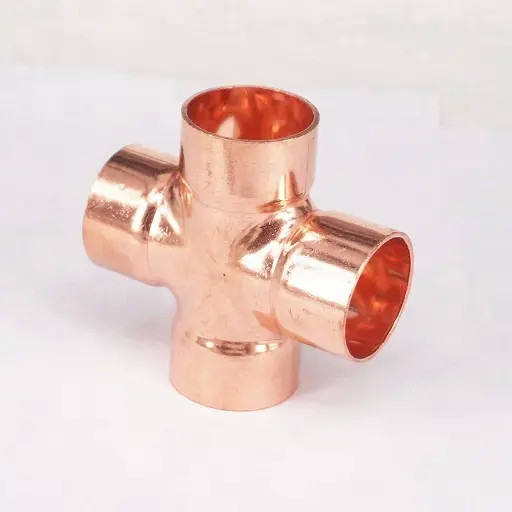

C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Herkunftsort CHINA
Markenname TOBO
Zertifizierung SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modellnummer Kupfer-Nickel C70600

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktbezeichnung Kupfer-Nickel-Rohrkreuz Materieller Grad C70600
Größe 2" SCH40 Anwendung Warmwasserbereiter
Typ Gleichgestelltes Oberfläche Starten
Behandlung Getempert
Hervorheben

Buttweld Kupfer-Nickel-Rohrkreuz

,

ANSI B16.9 Querschnittsrohrbefestigung

,

Einrichtung für gerade Querschnittsrohre SCH40
Hinterlass eine Nachricht
Produkt-Beschreibung

Buttweld-Schienenröhre, hochwertiges Buttweld-Kreuz, Buttweld-Seitenkreuz-Händler

Bei der Herstellung von Fittings mit gleicher Querschnittgröße, Buttweld Reducing Cross Dimensions, Pipe Cross Price, Buttweld Equal Cross Fittings, Ind.

Marcel Piping ist der höchste Hersteller vonB16.9 KreuzungBei der Anbringung von Rohren mit einer breiten Bandbreite und einer breiten Bandbreite ist es üblich, dass die Rohre mit einer breiten Bandbreite und einer breiten Bandbreite ausgestattet sind.Ein Tee ist stabiler als ein Kreuz., da sich ein Tee wie ein drebeiniger Hocker verhält, während sich ein Kreuz wie ein vierbeiniger Hocker verhält.

Mit einem Team von brillanten Fachleuten können wirRohrkreuzin zwei Arten, nämlich gerade und reduzierende Kreuzung, in einer ganzen Reihe von Formen und Abmessungen.Wir sind ein führender Lieferant von Edelstahl- und Legierstahl-Kreuzteilen für inländische Kunden und internationale Kunden in verschiedenen Branchen wie Öl und GasIn der Chemieindustrie, in der Petrochemie, in der Stromerzeugung, in der Pharmaindustrie, in der Papierindustrie, in der Erdgasindustrie und in den chemischen Anlagen wird das Kreuz in vielen Anwendungen verwendet.

C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld 0
C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld 1
Stocker Of Butt Weld Gleichquerschnitt, Rohrquerschnitt, Reduzierende Querschnitt-Rohrquerschnitt, Geradequerschnitt ASME B16.9 Delaer

Unsere angebotenen Equal Cross, Reducing Cross und Lateral Cross Spezialgrad Cross werden von uns weit verbreitet in vielen Branchen wie Stromerzeugung, Petrochemie, Schiffbau, Papierherstellung,Chemie, pharmazeutische und Fertigung.

Abhängig von unseren Kunden Spezifikationen und Anforderungen können wir herstellen und bieten gerade Cross und Reduktion Cross in verschiedenen Graden einschließlich 202, 304/304L, 904L, 316/316L, Duplex 2205,Legierung 20, Cupro Nickel, Monel-Legierung 400, Inconel-Legierung 625, Inconel-Legierung 600, Hastelloy-Legierung C276 und auch in verschiedenen Aluminiumqualitäten.

Händler von Buttweld Ungleichquerschnitt, Buttweld Gleichquerschnitt, Gleichquerschnitt Formel, Querschnitt Rohr Anpassung Definition, Gerade Querschnitt Anpassung, Gleich Querschnitt Gewichtrechner,Händler für Rohrverbindungen in Indien

ANSI/ASME B16.9 Spezifikation für Buttweld-Rohrquerschnitt

Abmessungen ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Außendurchmesser Gleichgewicht (1/2′′ ′′24′′), ERW / Buttweld Gleichgewicht ((1/2′′ ′′48′′), Reduktionskreuz (1/2′′ ′′24′′), ERW / Buttweld Reduktionskreuz ((1/2′′ ′′48′′)
Arten Gleiches Kreuz, reduziertes Kreuz
Wanddicke 3 mm 40 mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Dienstleistungen mit Mehrwert Hot Dip Galvanizing, Epoxy- und FBE-Beschichtung, Elektropolieren, Sandblasen, Gewindeißen, Löten
Erzeugungsklassen Edelstahl, Legierungsstahl, Duplex, Nickellegierungen, Niedertemperaturstahl, Kohlenstoffstahl, Cupro Nickel

Herstellungsnormen für Buttweld-Rohrkreuz, Gleichkreuz und Verringerungskreuz

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
Die Kennzeichnung: Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Der Begriff "System" Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
ASTM A403 ASME SA403 Standardspezifikation für Austenitische Rohrverbindungen aus Edelstahl
ASME B16.9 Fabrikgefertigte Schweißanlagen
ASME B16.25 Hinternschweißen endet
ASME B16.28 Schmiede Stahlkurzradius Ellenbogen und Buttwelding-Rückkehr
MSS SP-43 Schweißfesseln für Niederdruck- und korrosionsbeständige Anwendungen

Buttweld-Rohrkreuzmaterialqualitäten

Edelstahl ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Kohlenstoffstahl ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 und WPHY 70.
Niedertemperaturkohlenstoffstahl ASTM A420 WPL3, A420 WPL6
Stahl aus Legierten ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Zweifachstahl ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff Nr. 1.4462
Nickellegierung ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (Legierung 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 Gleiche Querschnittsgrößen der Hinterwelle

Abmessungsdiagramm für den Hintern

Pipe Cross Dimensions
Nominale Rohrgröße (NPS) DN Außendurchmesser bei Bevel Zentrum bis Ende
Laufen.C Ausgang. M[Anmerkungen (1) und (2) ]
1 / 2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1 bis 2 40 48.3 57 57
2 50 60.3 64 64
2/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Die Abmessungen sind in Millimetern angegeben, sofern nicht anders angegeben.t) müssen vom Kunden angegeben werden.

Verringerung der Kreuzgrößen der Hinternschleife

Reducing Tee Dimensions

Nominaler Durchmesser Außendurchmesser Zentrum bis Ende
D1 D2
DN NPS Serie A Serie B Serie A Serie B C M
15 × 15 1/2 x 1/2 21.3 18 21.3 18 25 25
15 × 10 1/2 x 3/8 21.3 18 17.3 14 25 25
15 × 8 1/2 mal 1/4 21.3 18 13.7 10 25 25
20 × 20 3/4 x 3/4 26.9 25 26.9 25 29 29
20 x 15 3/4 mal 1/2 26.9 25 21.3 18 29 29
20 × 10 3/4 x 3/8 26.9 25 17.3 14 29 29
25 × 25 1 × 1 33.7 32 33.7 32 38 38
25 × 20 1 × 3/4 33.7 32 26.9 25 38 38
25 × 15 1 × 1/2 33.7 32 21.3 18 38 38
32 × 32 1.1/4 × 1.1/4 42.4 38 42.4 38 48 48
32 × 25 1.1/4 × 1 42.4 38 33.7 32 48 48
32 × 20 1.1/4×3/4 42.4 38 26.9 25 48 48
32 × 15 1.1/4×1/2 42.4 38 21.3 18 48 48
40 × 40 1.1/2 × 1.1/2 48.3 45 48.3 45 57 57
40 × 32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40 × 25 1.1/2 × 1 48.3 45 33.7 32 57 57
40 × 20 1.1/2×3/4 48.3 45 26.9 25 57 57
40 x 15 1.1/2 × 1/2 48.3 45 21.3 18 57 57
50 x 50 2x2 60.3 57 60.3 57 64 64
50 × 40 2 × 1,1/2 60.3 57 48.3 45 64 60
50 × 32 2×1.1/4 60.3 57 42.4 38 64 57
50 × 25 2x1 60.3 57 33.7 32 64 51
50 x 20 2x3/4 60.3 57 26.9 25 64 44
65 × 65 2/1/2 x 2,1/2 73.0 76 73.0 76 76 76
65 × 50 2/1/2 × 2 73.0 76 60.3 57 76 70
65 × 40 2/1/2 x 1,1/2 73.0 76 48.3 45 76 67
65 × 32 2/1/2 × 1.1/4 73.0 76 42.4 38 76 64
65 × 25 2/1/2 x 1 73.0 76 33.7 32 76 57
80 × 80 3x3 88.9 89 88.9 89 86 86
80 × 65 3 × 2,1/2 88.9 89 73.0 76 86 83
80 × 50 3 × 2 88.9 89 60.3 57 86 76
80 × 40 3 × 1,1/2 88.9 89 48.3 45 86 73
80 × 32 3 × 1,1/4 88.9 89 42.4 38 86 70
90 × 90 3.1/2 × 3.1/2 101.6 - Ich weiß. 101.6 - Ich weiß. 95 95
90 × 80 3.1/2 × 3 101.6 - Ich weiß. 88.9 89 95 92
90 × 65 3.1/2 × 2.1/2 101.6 - Ich weiß. 73.0 76 95 89
90 × 50 3.1/2 × 2 101.6 - Ich weiß. 60.3 57 95 83
90 × 40 3.1/2 × 1.1/2 101.6 - Ich weiß. 48.3 45 95 79
100 × 100 4x4 114.3 108 114.3 108 105 105
100 × 90 4 × 3,1/2 114.3 108 101.6 - Ich weiß. 105 102
100 × 80 4 × 3 114.3 108 88.9 89 105 98
100 × 65 4 × 2,1/2 114.3 108 73.0 76 105 95
100 × 50 4 × 2 114.3 108 60.3 57 105 89
100 × 40 4 × 1,1/2 114.3 108 48.3 45 105 86
125 × 125 5 × 5 141.3 133 141.3 133 124 124
125 × 100 5 × 4 141.3 133 114.3 108 124 117
125 × 90 5 × 3,1/2 141.3 - Ich weiß. 101.6 - Ich weiß. 124 114
125 × 80 5 × 3 141.3 133 88.9 89 124 111
125 × 65 Fünf mal zwei.1.2 141.3 133 73.0 76 124 108
125 × 50 5 × 2 141.3 133 60.3 57 124 105
150 × 150 6 × 6 168.3 159 168.3 159 143 143
150 × 125 6 × 5 168.3 159 141.3 133 143 137
150 × 100 6 × 4 168.3 159 114.3 108 143 130
150 × 90 6 × 3,1/2 168.3 - Ich weiß. 101.6 - Ich weiß. 143 127
150 × 80 6 × 3 168.3 159 88.9 89 143 124
150 × 65 6 × 2,1/2 168.3 159 73.0 76 143 121
200 × 200 8 × 8 219.1 219 219.1 219 178 178
200 × 150 8 × 6 219.1 219 168.3 159 178 168
200 × 125 8 × 5 219.1 219 141.4 133 178 162
200 × 100 8 × 4 219.1 219 114.3 108 178 156
200 × 90 8 × 3,1/2 219.1 - Ich weiß. 101.6 - Ich weiß. 178 152
250 × 250 10 × 10 273.0 273 273.0 273 216 216
250 × 200 10 × 8 273.0 273 219.1 219 216 203
250 × 150 10 × 6 273.0 273 168.3 159 216 194
250 × 125 10 × 5 273.0 273 141.3 133 216 191
250 × 100 10 × 4 273.0 273 114.3 108 216 184
300 × 300 12 mal 12 323.9 325 323.9 325 254 254
300 × 250 12 × 10 323.9 325 273.0 273 254 241
300 × 200 12 × 8 323.9 325 219.1 219 254 229
300 × 150 12 × 6 323.9 325 168.3 159 254 219
300 × 125 12 × 5 323.9 325 141.3 133 254 216
350 × 350 14 × 14 355.6 377 355.6 377 279 279
350 × 300 14 × 12 355.6 377 323.9 325 279 270
350 × 250 14 × 10 355.6 377 273.0 273 279 257
350 × 200 14 × 8 355.6 377 219.1 219 279 248
350 × 150 14 × 6 355.6 377 168.3 159 279 238
400 × 400 16 × 16 406.4 426 406.4 426 305 305
400 × 350 16 × 14 406.4 426 355.6 377 305 305
400 × 300 16 × 12 406.4 426 323.9 325 305 295
400 × 250 16 × 10 406.4 426 273.0 273 305 283
400 × 200 16 × 8 406.4 426 219.1 219 305 273
400 × 150 16 × 6 406.4 426 168.3 159 305 264
450 × 450 18 × 18 457 480 457 480 343 343
450 × 400 18 × 16 457 480 406.4 426 343 330
450 × 350 18 × 14 457 480 355.6 377 343 330
450 × 300 18 × 12 457 480 323.9 325 343 321
450 × 250 18 × 10 457 480 273.0 273 343 308
450 × 200 18 × 8 457 480 219.1 219 343 298
500 × 500 20 × 20 508 530 508 530 381 381
500 × 450 20 × 20 508 530 457 480 381 368
500 × 400 20 × 20 508 530 406.4 426 381 356
500 × 350 20 × 20 508 530 355.6 377 381 356
500 × 300 20 × 20 508 530 323.9 325 381 346
500 × 250 20 × 20 508 530 273.0 273 381 333
500 × 200 20 × 20 508 530 219.1 219 381 324
