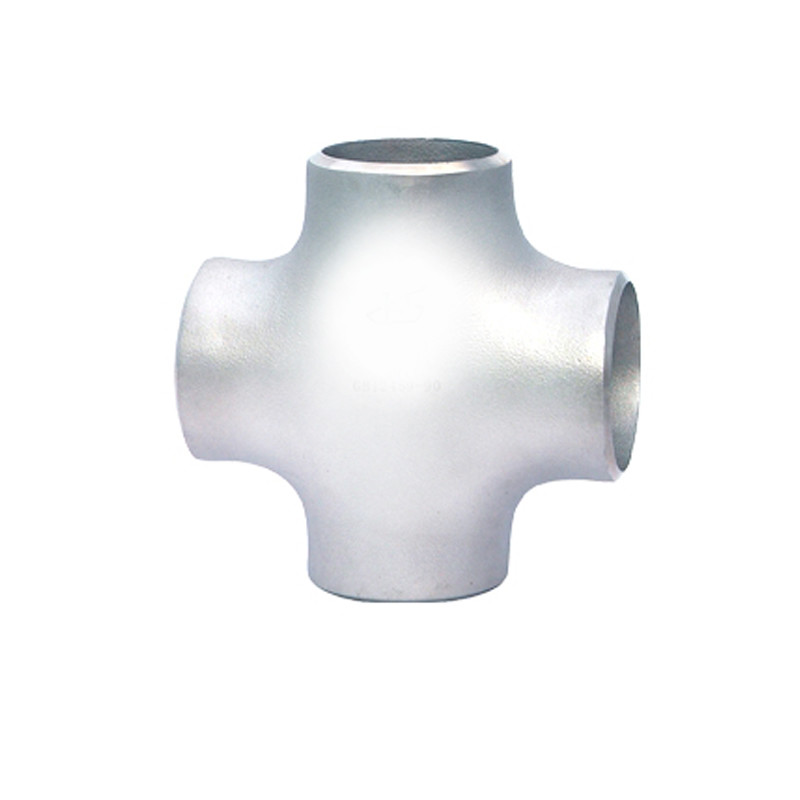

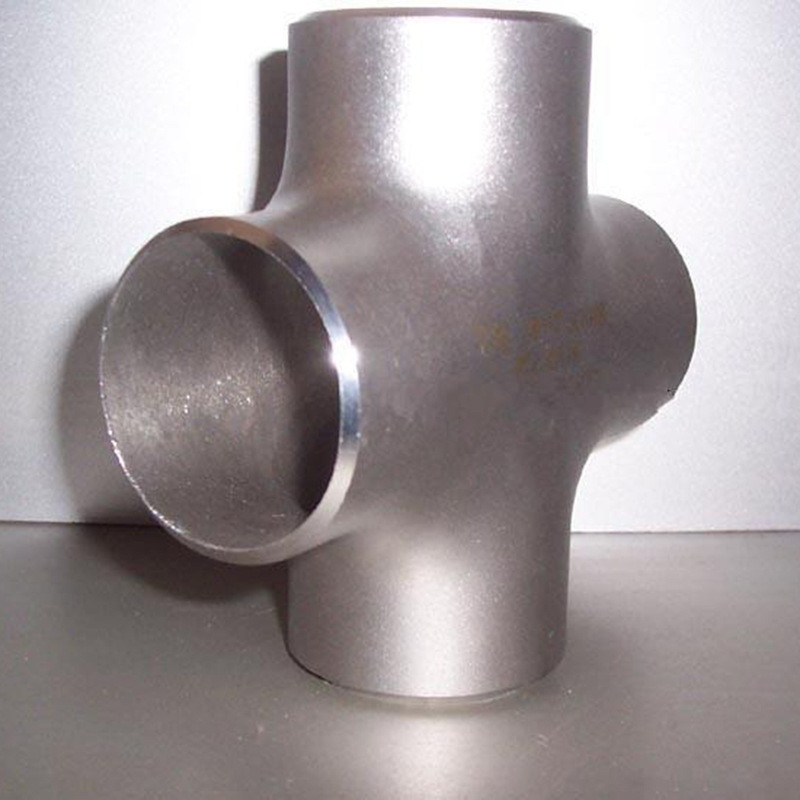

C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Herkunftsort China
Markenname TOBO
Zertifizierung SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modellnummer Kupfer-Nickel C70600

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produkt-Name Kupfer-Nickel-Rohrkreuz Materialqualität C70600
Größe 2" SCH40 Anwendung Wasserkocher
Art Gleichgestelltes Oberfläche sprengen
Behandlung geglüht
Hervorheben

Fitting des Kreuz-B16.9

,

Fitting des Kreuz-C70600

,

Buttweld Quert-stück Fitting
Hinterlass eine Nachricht
Produkt-Beschreibung

Buttweld Querfitting, Buttweld Kreuz der hohen Qualität, Kolben-Schweißungs-seitlicher Querhändler

Gleiche Quermaße, Buttweld reduzierende Kreuz-Maße, Rohr-Querpreis, Buttweld gleicher Kreuzstück-Lieferant, Ind

Marcel Piping ist Oberster Hersteller von asme b16.9 Kreuz, das allgemein als ein Fitting mit 4 Möglichkeiten bekannt ist. Quert-stück erzeugt normalerweise hohen Druck auf Rohr als Temperaturwechsel, weil sie in der Mitte von vier Verbindungspunkten sind. Im Vergleich ist ein T-Stück stabiler als ein Kreuz, da ein T-Stück wie ein drei-mit Beinen versehener Schemel sich benimmt, während ein Kreuz wie ein vierbeiniger Schemel sich benimmt.

Gefördert mit einem Team von glänzenden Fachleuten, können wir Rohrkreuz in zwei Arten nämlich, gerades Kreuz liefern und Verringerungskreuz in einer kompletten Strecke der Formen und der Maße. Wir sind ein führender Lieferant des Edelstahlkreuzt-stücks und des Quert-stücks des legierten Stahls zu den inländischen Kunden und zu den internationalen Kunden in den verschiedenen Industrien wie Öl und Gas, petrochemische, Stromerzeugung, pharmazeutische Produkte, Papierherstellung, Erdgasindustrie und Chemiefabriken. Kreuz wird in vielen Anwendungen, als Kreuzung für schneidene Rohre benutzt.

C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld 0
C70600 Kreuz-Fitting gerade 2" ANSI B16.9 SCH40 Buttweld 1
Aktionär des Kolben-Schweißungs-Gleichgestellt-Kreuzes, Rohr-Kreuzstücke, Querfitting verringernd, gerades Kreuz ASME B16.9 Delaer

Unser angebotenes gleiches Kreuz, Quer- und seitliches queres spezielles Grad Kreuz verringernd werden weit von uns an viele Industrien wie Stromerzeugung, Erdölchemikalie, Schiffbau, Papierherstellung, chemisches, pharmazeutisches und Herstellung geliefert.

Abhängig von unseren Kundenspezifikationen und -anforderungen können wir gerades Kreuz herstellen und anbieten und Verringerung Kreuz in den verschiedenen Graden einschließlich 202, 304/304L, 904L, 316/316L, Duplex 2205, Legierung 20, Cupro-Nickel, Monel-Legierung 400, Inconel-Legierung 625, Inconel-Legierung 600, Hastelloy-Legierung C276 und auch in den verschiedenen Aluminiumgraden.

Händler des Buttweld ungleichen Kreuzes, Buttweld gleiche Kreuzstücke, gleiche Querformel, Querfittings-Definition, gerades Kreuzstück, gleicher Quergewichts-Taschenrechner, gerade Querfittings-Händler in Indien

Buttweld Rohr-Querspezifikation ANSI/ASME B16.9 – gleiches Kreuz, Kreuz verringernd

Maße ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Außendurchmesser Gleiches Kreuz (1/2 ″ ~24 ″), ERW/Buttweld gleiches Kreuz (1/2 ″ ~48 ″), Kreuz (1/2 ″ ~24 ″) verringernd, ERW/Buttweld reduzierendes Kreuz (1/2 ″ ~48 ″)
Arten Gleiches Kreuz, Kreuz verringernd
Wandstärke 3mm – 40mm/SCH5, SCH10, SCH20, SCH30, SCH40, GESCHLECHTSKRANKHEIT, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Mehrwertdienste Heiße eingetauchte Galvanisierung, Epoxy-Kleber u. FBE-Beschichtung, Elektropolnisches, Strahlen, Durchzug, lötend
Produktions-Grade Edelstahl, legierter Stahl, Duplex, Nickel-Legierungen, niedrige Temperatur Stahl, Kohlenstoffstahl, Cupro-Nickel

Herstellungsstandards des Buttweld Rohr-Kreuzes, gleiches Kreuz, Kreuz verringernd

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
LÄRM: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
En: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Standardspezifikation für bearbeitete Austenitedelstahl-Rohrfittings
ASME B16.9 Fabrikmäßig hergestellte bearbeitete Installationen Buttwelding
ASME B16.25 Buttwelding-Enden
ASME B16.28 Schmiedestahl-Kurzschluss-Radius-Ellbögen und Buttwelding-Rückkehr
MSS SP-43 Bearbeitete und fabrizierte Kolben-Schweißens-Installationen für Niederdruck, korrosionsbeständige Anwendungen

Buttweld Rohr-quere materielle Grade

Edelstahl ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Kohlenstoffstahl ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 U. WPHY 70.
Niedrige Temperatur-Kohlenstoffstahl ASTM A420 WPL3, A420 WPL6
Legierter Stahl ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Duplexstahl ASTM A 815, ASME SA 815 UNS KEIN S31803, S32205. Werkstoff-Nr. 1,4462
Nickel-Legierung ASTM-/ASME-SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGIERUNG 20/20 COLUMBIUM 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

BUTTWELD GLEICHE QUERmaße ANSI/ASME B16.9

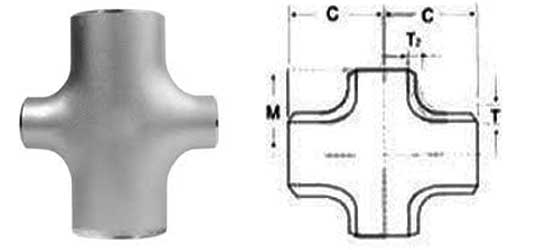

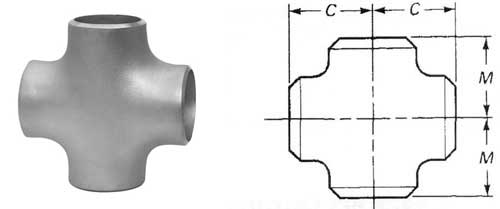

Buttweld Kreuz bemisst Diagramm

Rohr-Quermaße
Nominale Rohr-Größe (NPS) DN Außendurchmesser an der Schrägfläche Mittelzuende
Run.C Ausgang. M [Anmerkungen (1) und (2)]
1/2 15 21,3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Maße sind in den Millimeter falls nicht anders angegeben. Wandstärke (T) muss vom Kunden spezifiziert werden.

Buttweld reduzierende Quermaße

Verringerung von T-Stück Maßen

Nenndurchmesser Außendurchmesser Mitte zu beenden
D1 D2
DN NPS Reihe A Reihe B Reihe A Reihe B C M
15×15 1/2×1/2 21,3 18 21,3 18 25 25
15×10 1/2×3/8 21,3 18 17,3 14 25 25
15×8 1/2×1/4 21,3 18 13,7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21,3 18 29 29
20×10 3/4×3/8 26,9 25 17,3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21,3 18 38 38
32×32 1.1/4×1.1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1.1/4×1/2 42,4 38 21,3 18 48 48
40×40 1.1/2×1.1/2 48,3 45 48,3 45 57 57
40×32 1.1/2×1.1/4 48,3 45 42,4 38 57 57
40×25 1.1/2×1 48,3 45 33,7 32 57 57
40×20 1.1/2×3/4 48,3 45 26,9 25 57 57
40×15 1.1/2×1/2 48,3 45 21,3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1.1/2 60,3 57 48,3 45 64 60
50×32 2×1.1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1.1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1.1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1.1/2 88,9 89 48,3 45 86 73
80×32 3×1.1/4 88,9 89 42,4 38 86 70
90×90 3.1/2×3.1/2 101,6 – 101,6 – 95 95
90×80 3.1/2×3 101,6 – 88,9 89 95 92
90×65 3.1/2×2.1/2 101,6 – 73,0 76 95 89
90×50 3.1/2×2 101,6 – 60,3 57 95 83
90×40 3.1/2×1.1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3.1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2.1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60,3 57 105 89
100×40 4×1.1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3.1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3.1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2.1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3.1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16×14 406,4 426 355,6 377 305 305
400×300 16×12 406,4 426 323,9 325 305 295
400×250 16×10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219,1 219 305 273
400×150 16×6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406,4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324

Buttweld quere verfügbare Arten ASME B16.9

Buttweld gleiches Kreuz Kolben-Schweißung, die Kreuzstück verringert
Verringerung von Kreuzstücken Reduzierende Querstahlfitting
Ungleiches Kreuz ASME B16.9 Ungleiches Kreuz der hohen Qualität
Buttweld gerades Kreuz Kolben-Schweißung, die Querfitting verringert
Buttweld Kreuz ANSI B16.9 Buttweld Rohr-Kreuz ASME B16.28
Buttweld Querfitting Buttweld abgehaltenes Kreuz
Gleiches Kreuzstück Kreuzstück
Buttweld reduzierendes Kreuz Buttweld gleiches Kreuzstück

Buttweld Rohr-Querpreisliste

Buttweld gleiches Kreuz ASME B16.9
FOB-Preis: US $0.5-6/Stück

Buttweld ungleiches Kreuz sch40
FOB-Preis: US $1.2-2500/Stück

Gleiche Kreuzstücke
FOB-Preis: US $1-5000/Stück

Buttweld reduzierendes Kreuz ASME B16.9
FOB-Preis: US $0.11-999/Stück

Buttweld reduzierende Querfitting ASME B16.9
FOB-Preis: US $0.2-50/Stück

Buttweld abgehaltenes Kreuz
FOB-Preis: US $0.2-500/Stück

Gleiches Kreuz
FOB-Preis: US $0.11-1/Stück
