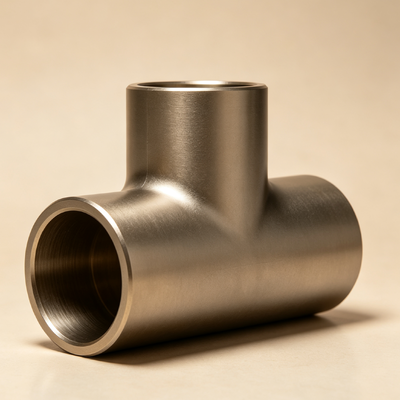

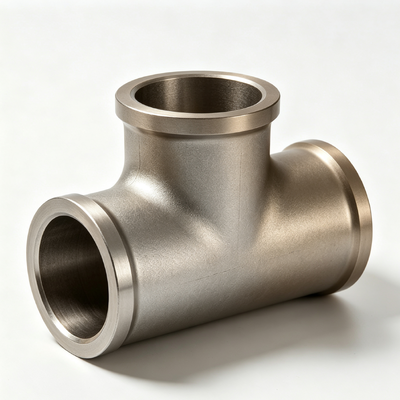

CuNi 70/30 Kupfer-Nickel-Steckdose-Schweiß-Tie-Reduktionsgleich ASME B16.5 Klasse150 Rohrbefestigung

Kupfernickel-Rohrverschraubung T-Stück Reduzierstück Gleich ASME B16.5 Klasse 150

1. Produktbeschreibung
Ein Kupfernickel-T-Stück ist ein T-förmiges Rohrverschraubung aus Kupfer-Nickel-Legierung, das zur Flussumleitung, Kombination oder 90°-Abzweigverbindung in Rohrleitungssystemen verwendet wird. Nach der Struktur wird es in gleichmäßige T-Stücke und Reduzier-T-Stücke unterteilt. Nach dem Herstellungsverfahren umfasst es nahtlose heißgepresste T-Stücke, gesenkgeschmiedete T-Stücke und geschweißte T-Stücke. Nach der Endverbindung umfasst es Stumpfschweiß-T-Stücke, Muffenschweiß-T-Stücke und Gewinde-T-Stücke. Typische Werkstoffgüten sind C70600 (90/10 CuNi) und C71500 (70/30 CuNi). Die 90/10 Kupfer-Nickel-Legierung ist kupferbasiert und enthält etwa 10 % Nickel mit geringen Zusätzen von Eisen und Mangan, was eine ausgezeichnete Korrosionsbeständigkeit gegen Meerwasser, Antifouling-Leistung und mechanische Eigenschaften bietet. Das Produkt wird üblicherweise lösungsgeglüht, gebeizt und passiviert, wodurch es für korrosive Anwendungen in der Schifffahrt, Offshore-, Entsalzungs-, Energie- und petrochemischen Industrie geeignet ist.

2. Anwendungen
Kupfernickel-T-Stücke eignen sich für folgende Systeme und Betriebsbedingungen:

Meerwasserkühlsysteme, Feuerlöschsysteme, Ballastwassersysteme und Bilge-Entwässerungssysteme auf Schiffen;

Meerwassertransport- und Kühlleitungen auf Offshore-Plattformen, FPSOs und Offshore-Bohreinheiten;

Kühlwassersysteme für Entsalzungsanlagen und Küstenkraftwerke;

Korrosive Medien-Transportleitungen in petrochemischen Anlagen;

Wärmetauscher, Kondensatoren, Kühler und Rohrverteilungssysteme;

Pharmazeutische, Lebensmittel-, metallurgische und andere Rohrleitungssysteme, die hohe Korrosionsbeständigkeit und Sauberkeit erfordern.

Typische Medien sind Meerwasser, Sole, Süßwasser und bestimmte korrosive chemische Medien. Typische Betriebsumgebungen umfassen feuchte, hochsaline, fließende Meerwasser- und marine atmosphärische Bedingungen.

3. Vorteile
Ausgezeichnete Korrosionsbeständigkeit gegen Meerwasser, insbesondere in fließenden Meerwasserumgebungen;

Hohe Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion;

Langsame Abgabe von Kupferionen hemmt marinen Bewuchs;

Gute Schweißbarkeit, geeignet für WIG-, MIG- und Lichtbogenschweißen;

Gutes Gleichgewicht zwischen Festigkeit und Zähigkeit, widersteht Druckschwankungen und Vibrationen;

Nicht magnetisch, geeignet für magnetisch empfindliche Geräte und Systeme;

Lange Lebensdauer und geringe Wartungskosten, bietet gute Lebenszykluskosten;

Kann nach ASME-, DIN-, EEMUA- und MSS-Standards hergestellt werden, mit Klassifikationsgesellschaftszertifizierung verfügbar.

4. Funktionen
Teilt einen Flüssigkeitsstrom in zwei Wege oder kombiniert zwei Ströme zu einem in einem Rohrleitungssystem;

Bietet 90°-Abzweigverbindungen und Richtungsänderungen;

Reduzier-T-Stücke ermöglichen den Übergang des Rohrdurchmessers bei gleichzeitiger Teilung oder Kombination des Flusses;

Fungiert als Standard-drucktragendes Verbindungselement, das Verbindungsfestigkeit und Dichtigkeit gewährleistet;

Geeignet für den Langzeitbetrieb unter hohem Druck, hoher Temperatur, korrosiven Medien und in maritimen Umgebungen.

​5.Wichtige Spezifikationen
