CuNi 70/30 Kupfernickel T-Stück Korrosionsbeständig Marinequalität Rohrverschraubung ASME B16.5 Klasse 150

Kupfernickel-T-Stück CuNi 70/30 Korrosionsbeständig Marinequalität Rohrverschraubung ASME B16.5 Klasse 150

1. Produktbeschreibung

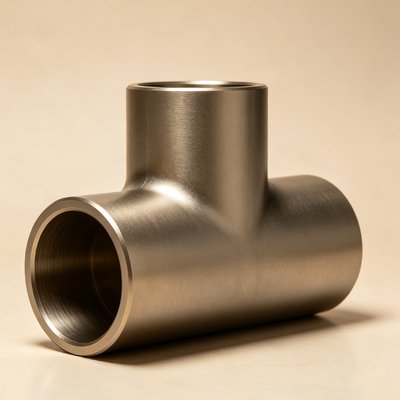

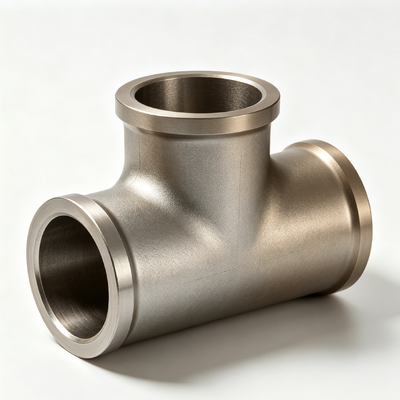

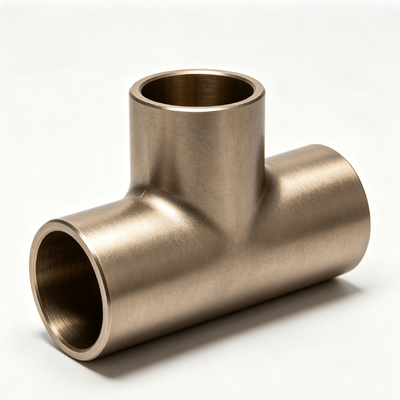

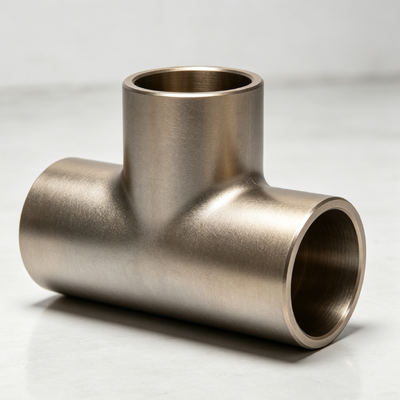

Ein Kupfernickel-T-Stück ist ein T-förmiges Rohrverschraubung aus einer Kupfernickel (CuNi)-Legierung, das verwendet wird, um drei Rohre in einem 90-Grad-Winkel zu verbinden und so eine "T"-Form zu bilden, die es ermöglicht, den Flüssigkeitsstrom innerhalb eines Rohrsystems zu kombinieren oder zu teilen. Kupfernickel-T-Stücke sind in zwei Haupttypen erhältlich: Gleichstück und Reduzierstück. Ein Gleichstück hat den gleichen Durchmesser sowohl im Hauptrohr (Lauf) als auch im Abzweig, während ein Reduzierstück einen kleineren Abzweigdurchmesser im Verhältnis zum Hauptrohr aufweist. Das Produkt wird nahtlos oder geschweißt hergestellt, mit Anschlussmöglichkeiten wie Stumpfschweißen (BW), Muffenschweißen (SW) und Gewindeenden. Gängige Materialgüten sind C70600 (90/10 CuNi) und C71500 (70/30 CuNi). Die 90/10 Kupfernickel-Legierung besteht hauptsächlich aus 90 % Kupfer und 10 % Nickel, mit kleinen, aber wichtigen Zusätzen von Eisen und Mangan zur Verbesserung der Gesamtstärke und Korrosionsbeständigkeit.

2. Anwendungen

Kupfernickel-T-Stücke werden in folgenden Bereichen häufig eingesetzt:

• Marine und Offshore: Seewasserkühlsysteme, Feuerlöschhauptleitungen, Ballastwassersysteme und Bilgenentwässerungssysteme auf Schiffen – eine Standardkomponente in maritimen Rohrsystemen, bei denen Haltbarkeit und Langlebigkeit entscheidend sind.

• Offshore-Plattformen und Bohrinseln: Seewassertransportleitungen, Kühlsysteme und Brandschutzsysteme auf Offshore-Bohrplattformen.

• Entsalzungsanlagen: Flüssigkeitsumleitungs- und Verbindungskonnektoren in Entsalzungsanlagen-Rohrsystemen.

• Petrochemische Industrie: Flüssigkeitsverteilung und -kombination in chemischen Rohrsystemen, insbesondere für korrosive Medienumgebungen.

• Energie und Kraftwerke: Kühlwasser- und Wärmetauscherrohrverbindungen in Kraftwerken.

• Andere industrielle Anwendungen: Pharma-, Lebensmittelverarbeitungs-, metallurgische Maschinen- und andere Industrien, die eine hohe Korrosionsbeständigkeit in Rohrsystemen erfordern.

3. Vorteile

• Außergewöhnliche Korrosionsbeständigkeit: Kupfernickel-Legierung bietet überlegene Beständigkeit gegen Korrosion in Meerwasser, einschließlich Beständigkeit gegen Spaltkorrosion, Lochfraß und Spannungsrisskorrosion, insbesondere in fließenden Meerwasserumgebungen.

• Anti-Biofouling: Die langsame Freisetzung von Kupferionen hemmt effektiv die Anhaftung von Meeresorganismen, mit einer Bewuchsfaktorrate von mehr als 60 % niedriger als die von 316L-Edelstahl.

• Hervorragende Schweißbarkeit: Kupfernickel-T-Stücke können fest mit Rohrleitungsbauteilen durch WIG-, MIG- oder Lichtbogenschweißen verschweißt werden, was eine dichte und leckagefreie Verbindung gewährleistet.

• Gute mechanische Eigenschaften: Hohe Zugfestigkeit und Streckgrenze ermöglichen es der Verschraubung, dem Arbeitsdruck und den externen mechanischen Belastungen in Rohrsystemen standzuhalten.

• Lange Lebensdauer: Die Lebensdauer in maritimen Umgebungen kann 25 Jahre oder mehr erreichen, was die Wartungs- und Austauschkosten erheblich reduziert.

• Nicht magnetisch und thermisch stabil: Das Material ist nicht magnetisch und verfügt über eine ausgezeichnete thermische Stabilität, geeignet für magnetisch empfindliche Geräte und Hochtemperaturanwendungen.

4. Funktionen

• Flüssigkeitsumleitung und -kombination: Teilt einen einzelnen Flüssigkeitsstrom in zwei Wege oder kombiniert zwei Ströme zu einem innerhalb eines Rohrsystems, was eine flexible Gestaltung von Rohrnetzen ermöglicht.

• Rohrumlenkung: Erreicht eine 90°-vertikale Richtungsänderung durch die Abzweigverbindung.

• Reduzierende Übergänge: Reduzierstücke ermöglichen den Übergang zwischen verschiedenen Rohrdurchmessern bei gleichzeitiger Aufteilung oder Kombination des Flusses.

• Systemverbindung: Dient als Standardverbindungskomponente in Rohrsystemen und gewährleistet eine zuverlässige Verbindung und Abdichtung zwischen Rohrabschnitten.

​5. Hauptspezifikationen
