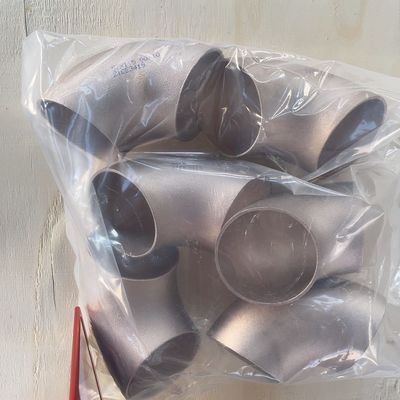

Hochdruck-CuNi-70/30-Kupfer-Nickel-Winkelstück, 90° LR-Stumpfschweißnaht ASME B16.9 für Schiffsrohrleitungen

  • High Pressure CuNi 70/30 Copper Nickel Elbow, 90° LR Butt Weld ASME B16.9 for Marine Piping
  • High Pressure CuNi 70/30 Copper Nickel Elbow, 90° LR Butt Weld ASME B16.9 for Marine Piping
  • High Pressure CuNi 70/30 Copper Nickel Elbow, 90° LR Butt Weld ASME B16.9 for Marine Piping
  • High Pressure CuNi 70/30 Copper Nickel Elbow, 90° LR Butt Weld ASME B16.9 for Marine Piping
  • High Pressure CuNi 70/30 Copper Nickel Elbow, 90° LR Butt Weld ASME B16.9 for Marine Piping
Herkunftsort Shanghai, China
Markenname TOBO
Zertifizierung ISO/TUV/SGS
Modellnummer Kupfer-Nickel-Winkel
Min Bestellmenge 1 Stk
Preis Verhandlungsfähig
Verpackung Informationen Standard-Versandpaket
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 10 t/Monat
Produktdetails
Produktname Hochdruck-CuNi-70/30-Kupfer-Nickel-Winkelstück, 90° LR-Stumpfschweißnaht ASME B16.9 für Schiffsrohrl Anwendungen Marine, Öl und Gas, chemische Verarbeitung
Winkel 90 Grad oder 45 Grad Hafen Shanghai, Ningbo, etc.
Form Ellbogen Größenbereich 1/8
Herstellungsprozess Stoß, Presse, Schmiede, Form, Typ Ellbogen
Haltbarkeit Hoch Herstellungsprozess Warmgeformt oder kaltgeformt
Grad Cooper Druckniveau Hochdruck
Garantie 1 Jahr Us S31254
Verbindungsmethode Stumpfschweißung oder Muffenschweißung Größe 1/2'~50' (DN10~DN1200)
Hinterlass eine Nachricht
Produkt-Beschreibung

Hochdruck CuNi 70/30 Kupfernickel Bogen, 90° LR Stumpfschweißung ASME B16.9 für Marine-Rohrleitungen



1.Produktbeschreibung



Der Kupfernickel Bogen ist ein Hochleistungs-nahtloses Rohrleitungsteil aus Kupfernickel-Legierungen (Cu-Ni), hauptsächlich den Sorten C70600 (90/10) und C71500 (70/30). Hergestellt durch Heißpressen oder Kaltumformen gefolgt von Lösungsglühen, zeichnet er sich durch eine homogene Kornstruktur, ausgezeichnete Maßhaltigkeit und glatte Innenflächen aus. Alle Produkte entsprechen ASME B16.9, ASTM B466/B467, DIN 86090 und EEMUA 146 und gewährleisten globale Austauschbarkeit und Zuverlässigkeit.

2.Produkt-Anwendungen

Diese Bögen sind speziell für korrosive Umgebungen mit hohem Durchfluss konzipiert. Hauptanwendungen umfassen:

  • Marine-Rohrleitungen (Ballast, Kühlung, Brandbekämpfung, Lenzpumpen)

  • Offshore-Plattformen und Unterwasser-Pipelines

  • Meerwasseransaugung und Soleleitungen in Entsalzungsanlagen

  • Kondensator- und Wärmetauscheranschlüsse in Kraftwerken

  • Chemikalien- und säurebeständige Prozessleitungen

  • Schiffbau und Hafeninfrastruktur

3. Produktvorteile

  • Hervorragende Meerwasserbeständigkeit– Korrosionsrate< 0,025 mm/Jahr; keine Spannungsrisskorrosion (SCC) oder Lochfraß.

  • Biofouling-Prävention– Kupferionen hemmen die Anhaftung von Seepocken und Algen.

  • Hohe Geschwindigkeitsverträglichkeit– Sicher für Strömungsgeschwindigkeiten bis zu 4-5 m/s (Meerwasser).

  • Einfache Fertigung– Ausgezeichnete Schweißbarkeit (WIG/MIG) ohne Vorwärmung; biegbar und bearbeitbar.

  • Lange Lebensdauer– Erwartete Lebensdauer > 30 Jahre in mariner Umgebung.

  • Geringer Wartungsaufwand– Reduziert Ausfallzeiten und Austauschkosten.

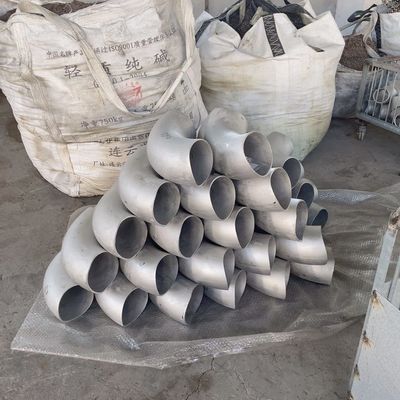

​Hochdruck-CuNi-70/30-Kupfer-Nickel-Winkelstück, 90° LR-Stumpfschweißnaht ASME B16.9 für Schiffsrohrleitungen

​4.Wichtige Produktspezifikationen

Parameter Wert
Materialsorten UNS C70600 (90/10 CuNi), UNS C71500 (70/30 CuNi), BFe10-1-1
Chemische Zusammensetzung (90/10) Cu ≥86,0%, Ni 9,0-11,0%, Fe 1,0-1,8%, Mn 0,5-1,0%
Chemische Zusammensetzung (70/30) Cu ≥63,0%, Ni 29,0-33,0%
Größenbereich DN15 – DN600 (½″ – 24″); größere auf Anfrage
Wandstärkenreihen Sch10, Sch20, Sch40, Sch80, Sch160
Biegewinkel 45°, 90°, 180° (kundenspezifische Winkel verfügbar)
Biege-Radius-Verhältnis Großer Radius (LR) R=1,5D; Kleiner Radius (SR) R=1,0D; 2D / 4D optional
Druckklasse Klasse 150, 300, 600, 900; PN6 – PN40
Temperaturbereich -50°C ~ +300°C
Zugfestigkeit (geglüht) ≥295 MPa (90/10: ~359 MPa)
Härte (geglüht) ≤90 HRB
Anschlussarten Stumpfschweißung (BW), Muffenschweißung (SW), Gewinde (NPT/BSPT)
Anwendbare Normen ASME B16.9, ASTM B466, ASTM B467, DIN 86090, EEMUA 146, GB/T 12459, MSS-SP-119
