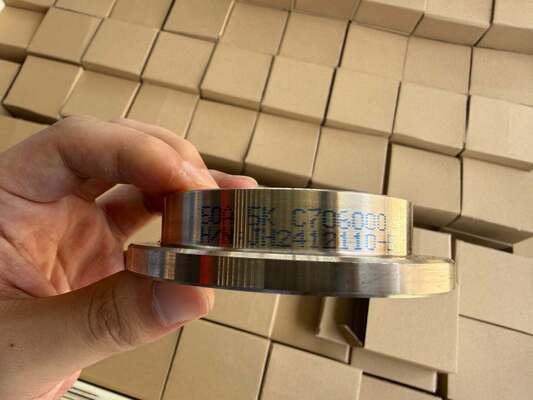

SS304 Edelstahl-Stumpfende - Korrosionsbeständiges ASME B16.9-konformes Überwurf-Stumpfende mit Stumpfschweißung

SS304 Schweißflansch-Stummelende, Stumpfschweiß-Rohrverbindung für korrosionsbeständige Rohrleitungen

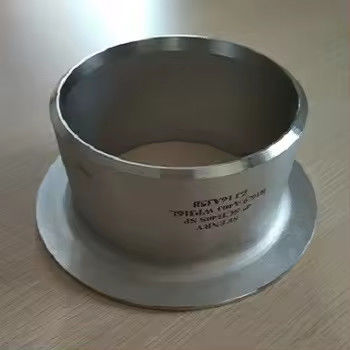

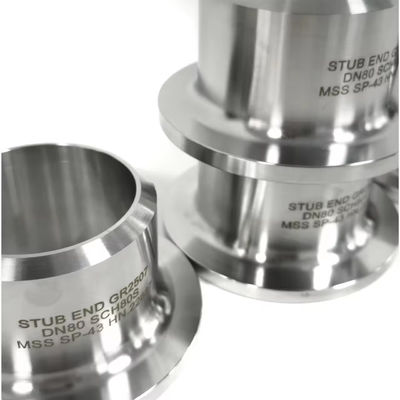

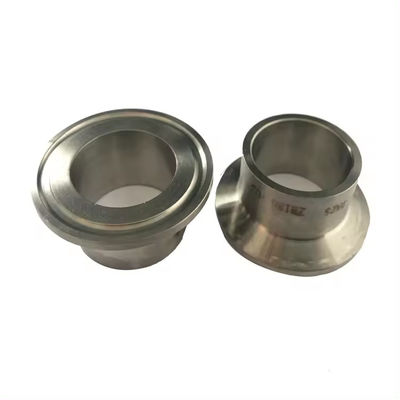

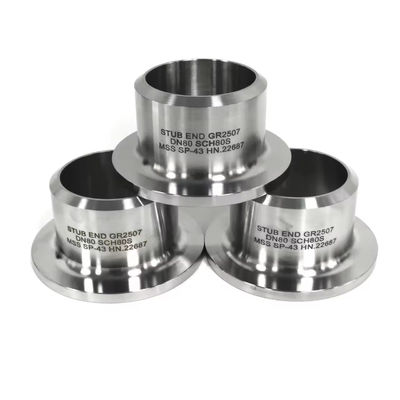

1. Produktbeschreibung

SS304 Schweißflansch-Stummelende, Stumpfschweiß-Rohrverbindung für korrosionsbeständige Rohrleitungen ist eine hochwertige Stumpfschweiß-Rohrverbindung, die für die Verwendung mit Schweißflanschen konzipiert ist. Auch bekannt als Schweißflansch-Stummelende, verfügt diese Verbindung über ein ausgestelltes Ende, das an der Flanschfläche anliegt, und ein glattes, angefastes Ende zum Stumpfschweißen an die Rohrleitung. Hergestellt aus hochwertigem SS304 Edelstahl, bietet dieses Stummelende ausgezeichnete Korrosionsbeständigkeit und Haltbarkeit für anspruchsvolle industrielle Anwendungen. Die Konfiguration Typ A mit langer Verjüngung sorgt für einen reibungslosen Strömungsübergang und ist mit Standard-Schweißflanschen kompatibel.

2. Hauptspezifikationen

3. Anwendungen

Das SS304 Stummelende wird in Rohrleitungssystemen in verschiedenen Branchen eingesetzt:

• Öl & Gas– Rohrleitungsverbindungen und Raffinerien

• Petrochemie & Chemische Verarbeitung– Handhabung korrosiver Medien

• Lebensmittel & Getränke– hygienische Rohrleitungssysteme

• Pharmazeutik– saubere und sterile Umgebungen

• Wasseraufbereitung & HLK– allgemeine industrielle Rohrleitungen

• Energieerzeugung– Dampf- und Kühlwassersysteme

4. Produktvorteile

• Kostengünstige Lösung– Nur das Stummelende muss mit der Rohrlegierung übereinstimmen; der Schweißflansch kann aus Kohlenstoffstahl bestehen, was die Materialkosten erheblich reduziert, insbesondere bei Systemen mit großem Durchmesser

• Einfache Wartung– Der Schweißflansch kann frei über das Stummelende gleiten und ohne Schneiden von Schweißnähten entfernt werden, was eine schnelle Inspektion, Reinigung oder Systemmodifikation ermöglicht

• Flexible Installation– Der Flansch dreht sich um 360° um das Stummelende, was die Ausrichtung der Schraubenlöcher vereinfacht und Ausrichtungsprobleme vermeidet, die bei Schweißhalsflanschen üblich sind

• Korrosionsbeständig– SS304-Material bietet ausgezeichnete Beständigkeit gegen Oxidation und verschiedene korrosive Medien und gewährleistet eine lange Lebensdauer

• Maßgenauigkeit– Hergestellt nach ASME B16.9 mit strengen Toleranzen, was eine perfekte Kompatibilität mit Standard-Schweißflanschen gewährleistet

5. Produktfunktionen

• Erzeugt eine Flanschverbindung, die eine einfache Demontage ohne Schneiden von Rohrverschweißungen ermöglicht

• Bietet eine glatte, durchgehende Dichtfläche, die mit der Schweißflanschfläche übereinstimmt

• Berücksichtigt thermische Ausdehnung und Rohrverformung, ohne die Verbindung zu belasten

• Ermöglicht die Verwendung von Flanschen niedrigerer Qualität, während die Korrosionsbeständigkeit an der Dichtfläche erhalten bleibt

6. Installationsanleitung

1. Schieben Sie den Schweißflansch vor dem Schweißen über das Rohr oder das Stummelende

2. Schweißen Sie das glatte (angefaste) Ende des Stummelendes mit qualifizierten Schweißverfahren an die Rohrleitung

3. Stellen Sie sicher, dass das ausgestellte Ende (der Bund) präzise am Rohrende ausgerichtet ist

4. Schieben Sie den Schweißflansch über das Stummelende und legen Sie ihn an die Rückseite des Bundes an

5. Richten Sie die Flanschschraubenlöcher mit dem Gegenflansch aus und verschrauben Sie sie

6. Die Dichtung dichtet zwischen dem ausgestellten Ende und der Gegenflanschfläche ab

Hinweis: Bei Stummelenden vom Typ A (Langform) darf die Bunddicke nicht geringer sein als die Nenndicke des anzuschließenden Rohrs.

7. Vorsichtsmaßnahmen

• Stellen Sie sicher, dass die Rohrwandstärke der Wandstärke des Stummelendes für eine ordnungsgemäße Passform entspricht

• Überprüfen Sie, ob das Material des Stummelendes mit dem Medium und der Temperatur des Dienstes kompatibel ist

• Schweißen Sie den Schweißflansch nicht direkt an das Rohr – der Flansch muss frei drehbar bleiben

• Verwenden Sie geeignete Schweißverfahren (qualifizierte WPS) für Stumpfschweißverbindungen

• Bestätigen Sie für Hochdruckanwendungen, dass die Druckstufe den Systemanforderungen entspricht

• Überprüfen Sie die Bundfläche vor der Installation auf Kratzer oder Beschädigungen, um eine ordnungsgemäße Abdichtung zu gewährleisten

8. Versand & Lieferung

9. Zahlungsbedingungen

10. Verpackung

Standard-Exportverpackung:

• Jedes Stummelende einzeln mit Rostschutzöl beschichtet

• Verpackt in Nylonbeuteln oder Kunststofffolie zur Feuchtigkeitsvermeidung

• Gesichert in Holzkisten oder Paletten für seetüchtigen Transport

• Sonderverpackungen auf Anfrage erhältlich

11. Rückgabe, Umtausch & Kundendienst

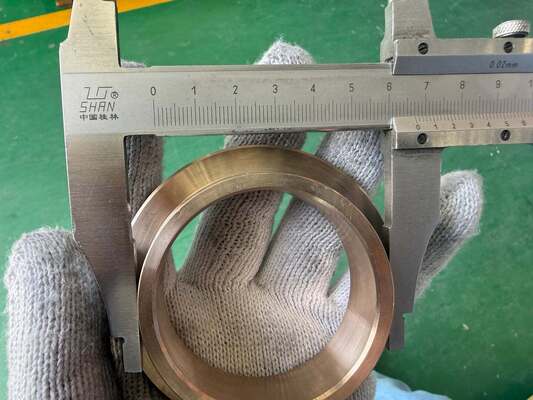

• Qualitätsgarantie– 100% Inspektion vor dem Versand; alle Produkte entsprechen den ASME B16.9 Standards

• Rückgaberecht– Rückgabe innerhalb von 30 Tagen bei Herstellungsfehlern akzeptiert (nach Inspektion)

• Umtausch– Kostenloser Ersatz für nicht konforme Produkte, die durch eine Inspektion durch Dritte bestätigt wurden

• Musterrichtlinie– Kostenlose Muster verfügbar; Käufer trägt Frachtkosten

• Technischer Support– 24-Stunden-Reaktion auf alle technischen Anfragen

• Sonderanfertigungen– Sondergrößen, Materialien und Oberflächen auf Anfrage erhältlich
