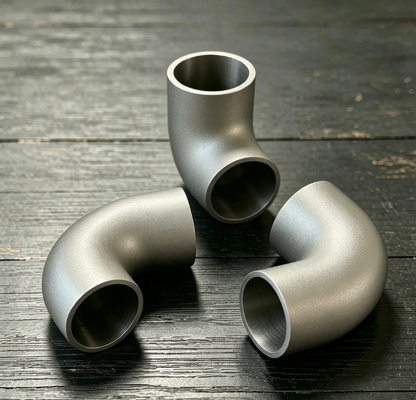

ASME B16.9 90 Grad CuNi 70/30 Winkelstück Sch40 Stumpfschweißrohrverschraubungen für die Schifffahrtsindustrie

ASME B16.9 90-Grad-CuNi 70/30 Bogen Sch40 Stumpfschweiß-Rohrverschraubungen für die Marineindustrie

1.Produktbeschreibung

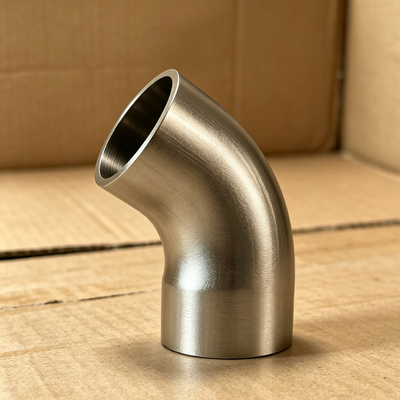

Der Kupfer-Nickel-Bogen ist ein Rohrleitungs-Richtungsfitting, der aus Kupfer-Nickel-Legierungen hergestellt wird, hauptsächlich in den Qualitäten UNS C70600 (90/10 Kupfer-Nickel) und UNS C71500 (70/30 Kupfer-Nickel). Das Produkt verfügt über eine gekrümmte Bogenstruktur mit Standard-Biegewinkeln von 45°, 90° und 180°, wobei kundenspezifische Winkel auch nach technischen Zeichnungen erhältlich sind. Der Krümmungsradius des Bogens wird als Langradius (R=1,5 × Nenndurchmesser) und Kurzradius (R=1,0 × Nenndurchmesser) klassifiziert.

Die Herstellungsverfahren umfassen nahtloses Push-Formen, Heißextrusion und Mittelinduktionsbiegen, was eine dichte Mikrostruktur und eine gleichmäßige Wandstärke gewährleistet. Die Endanschlüsse sind als Stumpfschweiß (BW), Muffenschweiß (SW) und Gewinde (NPT/BSP) erhältlich, um den Anforderungen verschiedener Rohrleitungssysteme gerecht zu werden. Alle Produkte werden in strenger Übereinstimmung mit den internationalen Standards ASME B16.9, DIN 86090 und EEMUA 146 hergestellt und geprüft, was eine maßliche Austauschbarkeit und gleichbleibende Qualität weltweit garantiert.

2.Produkt-Anwendungen

Mit ausgezeichneter Korrosionsbeständigkeit und Haltbarkeit werden Kupfer-Nickel-Bögen in folgenden Industriesektoren weit verbreitet eingesetzt:

• Schiffbau und Meerestechnik: Seewasserkühlsysteme auf allen Schiffstypen, Ballastwasseraufbereitungsleitungen, Feuerwasserleitungen, Deckwaschanlagen; Offshore-Plattform-Steigrohrsysteme, Unterwasserleitungs-Dehnungsbögen; Kühlleitungen auf Offshore-Windkraftanlagen.

• Petrochemische Industrie: Öl- und Gastransportleitungen in Raffinerien, Leitungen zur Behandlung von Salzlaugenabwässern in Chemieanlagen, gemischte Öl-/Gastransportleitungen auf Offshore-Produktionsplattformen, Prozessleitungen für FPSO-Topside-Module.

• Energie- und Nuklearindustrie: Zirkulierende Kühlwasserleitungen für Kondensatoren von Wärmekraftwerken, Kühlsysteme für Anlagen in Nuklearanlagen, geschlossene Kühlkreisläufe in GuD-Kraftwerken (Gas-/Dampfturbinen).

• Entsalzungsprojekte: Sole-Rezirkulationsleitungen in Multi-Stage-Flash (MSF) und Multi-Effect-Distillation (MED) Anlagen, Vorbehandlungsleitungen für Umkehrosmose (RO).

• Allgemeine Industrie und zivile Nutzung: Große zentrale Klimaanlagen-Kaltwassersysteme, Leitungen für gereinigtes Wasser und Wasser für Injektionszwecke in der Pharmaindustrie, sanitäre Rohrleitungen in der Lebensmittel- und Getränkeindustrie, kommunale Fernkälte- und Fernwärmenetze.

3.Produktvorteile

1. Herausragende Korrosionsbeständigkeit gegen Meerwasser
Kupfer-Nickel-Legierungen bilden in fließendem Meerwasser einen dichten, stark haftenden schützenden Becheroxid (Cu₂O)-Film, der selbstheilende Eigenschaften besitzt. C70600 weist im Meerwasser eine gleichmäßige Korrosionsrate von ≤ 0,025 mm/Jahr auf, während C71500 ≤ 0,018 mm/Jahr erreicht, mit einer Lebensdauer von 20~30 Jahren – weit über den beschichteten Kohlenstoffstahllösungen (die typischerweise alle 3~5 Jahre ausgetauscht werden müssen).

2. Natürlicher Antifouling-Schutz
Die kontinuierliche Freisetzung von Kupferionen schafft eine mikrotoksische Umgebung auf der Rohroberfläche, die die Anhaftung von Seepocken, Muscheln, Algen und anderen Meeresorganismen wirksam hemmt. Dies macht Antifouling-Beschichtungen überflüssig, bietet ökologische Vorteile und reduziert gleichzeitig die Wartungsfrequenz und Reinigungskosten erheblich.

3. Ausgezeichnete mechanische Eigenschaften
C70600 bei Raumtemperatur: Zugfestigkeit ≥ 290 MPa, Streckgrenze ≥ 110 MPa, Bruchdehnung ≥ 30 %; C71500: Zugfestigkeit ≥ 370 MPa, Streckgrenze ≥ 130 MPa, Bruchdehnung ≥ 30 %. Das Material weist eine hervorragende Zähigkeit mit starker Beständigkeit gegen Wasserschlag und mechanische Vibrationen auf.

4. Überlegene Schweißbarkeit
Hohe Kompatibilität beim Schweißen an Kupfer-Nickel-Rohre gleicher Güte, geeignet für WIG-, MIG- oder E-Hand-Schweißverfahren. Vorwärmung und Wärmebehandlung nach dem Schweißen sind im Allgemeinen nicht erforderlich. Die Schweißkorrosionsbeständigkeit ist nachweislich mindestens gleichwertig mit dem Grundwerkstoff.

5. Herausragende Wirtschaftlichkeit über den gesamten Lebenszyklus
Obwohl die anfänglichen Anschaffungskosten höher sind als bei Kohlenstoffstahl, führen die verlängerte Lebensdauer, die geringen Wartungsanforderungen und der Wegfall des Beschichtungswechsels zu Gesamtbetriebs- und Wartungskosten, die 60-70 % der beschichteten Kohlenstoffstahlsysteme ausmachen – was erhebliche langfristige wirtschaftliche Vorteile bietet.

6. Umfassende Größen und flexible Lieferung
Die Größen reichen von DN15 bis DN600, mit Wandstärken von Sch5S bis XXS über die gesamte Produktlinie. Sonderbestellungen für nicht standardmäßige Größen, spezielle Wandstärken und nicht standardmäßige Winkel werden mit kurzen Lieferzeiten akzeptiert.

​

​4.Wichtige Produktspezifikationen

FAQ

1. Sind Sie ein Handelsunternehmen oder Hersteller? Wir sind Hersteller, Sie können die Zertifizierung sehen.

2. Wie lange ist Ihre Lieferzeit? Im Allgemeinen 5-10 Tage, wenn die Ware auf Lager ist. Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.

3. Liefern Sie Muster? Ist es kostenlos oder extra? Ja, wir könnten das Muster kostenlos anbieten, müssen aber die Frachtkosten bezahlen.

4. Was sind Ihre Zahlungsbedingungen? Zahlung=1000 USD, 50% T/T im Voraus, Restbetrag vor Versand.
