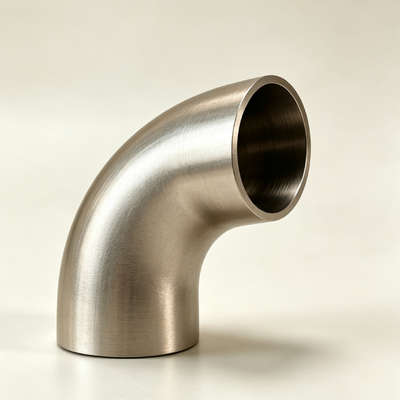

CuNi 70/30 Kupfer-Nickel 90-Grad-Winkel ASME B16.9 Stumpfschweißfittings C71500
| Herkunftsort | Shanghai, China |
|---|---|
| Markenname | TOBO |
| Zertifizierung | ISO/TUV/SGS |
| Modellnummer | Kupfer-Nickel-Winkel |
| Min Bestellmenge | 1 Stk |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Standard-Versandpaket |
| Lieferzeit | 15-30 Arbeitstage |
| Zahlungsbedingungen | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 10 t/Monat |
Produktdetails
| Produktname | CuNi 70/30 Kupfer-Nickel 90-Grad-Winkel ASME B16.9 Stumpfschweißfittings C71500 | Verbindung beenden | Schweißvorrichtung mit Schweißvorrichtung |
|---|---|---|---|
| Kopftyp | runden | Druckstufe | 150 - 3000 PSI |
| Verbindung | Schweißen | Druckbewertung | Bis zu 3000 psi (variiert je nach Größe und Dicke) |
| Oberfläche | Farbbesprühungen | Größe | Maßgeschneidert |
| Endtyp | Butt Weld | Herstellungsprozess | Stoß, Presse, Schmiede, Form, |
| Durchmesser | Variiert (z. B. 1/2 Zoll bis 24 Zoll) | Druck | 600 |
| Temperaturbereich | -200°C bis 400°C | Verpackung | Holzkiste |
| maßgeschneiderte Unterstützung | OEM, ODM, OBM | Proben | Bieten |
Produkt-Beschreibung
CuNi 70/30 Kupfernickel 90-Grad-Bogen ASME B16.9 Stumpfschweißfittings C71500
1.Produktbeschreibung
Diese Spezifikation deckt Kupfer-Nickel-Bögen ab, bei denen es sich um richtungsgebende Rohrleitungsformstücke handelt, die aus binären Kupfer-Nickel-Legierungen durch Warmformverfahren hergestellt werden. Das Legierungssystem ist in zwei Hauptkategorien unterteilt: 90/10-Typ mit 9 %–11 % Nickelgehalt (UNS C70600) und 70/30-Typ mit 29 %–33 % Nickelgehalt (UNS C71500). Das Produkt hat die Form eines bogenförmigen Rohrabschnitts mit einem zentralen Biege winkel, der durch technische Anforderungen bestimmt wird, wobei Standardserien 45°, 90° und 180° umfassen.
Der Herstellungsprozess wird in nahtlose Formgebung und Schweißformgebung unterteilt. Nahtlose Bögen werden durch Dorn-Warmstoßformung oder Mittelinduktionsbiegung hergestellt, wobei der gesamte Rohrrohling einer Verformung mit kontinuierlichen Kornflusslinien und ohne Längs- oder Quernähte unterliegt. Geschweißte Bögen werden durch Pressbiegen von Stahlplatten und anschließendes Nahtschweißen hergestellt und eignen sich für große Durchmesser (über DN400) oder extra schwere Wandbedingungen. Der Krümmungsradius wird einheitlich als Vielfaches des Nenndurchmessers (DN) ausgedrückt: Langradius-Typ ist 1,5 DN, Kurzradius-Typ ist 1,0 DN und Extra-Langradius-Typ kann 2,0 DN bis 3,0 DN erreichen.
Die Endverbindungs konfigurationen umfassen Stumpfschweißenden (BW) mit Einzel-V- oder Verbundfasen, die gemäß ASME B16.25 bearbeitet sind; Steckschweißenden (SW) mit versenkten Steckstrukturen; und Gewindeenden mit NPT- (amerikanisches Kegelrohr) oder BSP- (britischer Standardrohr) Gewinden. Jeder Bogen muss auf seiner Außenfläche deutlich mit Werkstoffgüte, Größen bezeichnung, Wärme-/Losnummer und Hersteller identifikation gekennzeichnet sein, um die vollständige Rückverfolgbarkeit während seines gesamten Lebenszyklus zu gewährleisten.
2.Produkt anwendungen
Als standardmäßiges Richtelement in korrosionsbeständigen Rohrleitungssystemen dienen Kupfer-Nickel-Bögen in folgenden spezifischen Szenarien:
-
Marine- und Offshore-Ausrüstung: Einschließlich, aber nicht beschränkt auf Seewasserkühlsysteme in Maschinenräumen von Frachtschiffen, Kreuzfahrtschiffen und Marineschiffen; Wendeknoten von Plattform-Feuerwassersteigleitungen und Jet-Leitungen; Unterwasserrohrleitungs-Dehnungsbögen und Steigrohrkopf bögen.
-
Petrochemische und Raffinerie anlagen: Rücklaufleitungen von Kopf kondensatoren an atmosphärischen/Vakuumdestillations anlagen; Hochtemperatur-, Hochdruck-Luftkühler-Einlassrohrleitungen an Hydrocracking-Anlagen; Wendeteile von Spurenleitungen und Dampf fänger systemen.
-
Kernkraft- und Wärmekraftwerke: Vergrabene Rohrleitungsbögen in Kühlwassersystemen von Kernkraftwerks anlagen; Einlass-/Auslasswasser leitungen für Kühlwasser von Wärmekraftwerks kondensatoren; ringförmige Verteilungs anschlüsse für Hilfskühl turm wasser leitungen.
-
Wasseraufbereitung und Umweltingenieurwesen: Korrosionsbeständige Bögen für Sickerwasser leitungen in Müllverbrennungs anlagen; verschleiß- und korrosionsbeständige Wendeteile für Rauchgasentschwefelungs (RGE) Schlamm kreislauf leitungen.
-
Lebensmittel- und Pharmaindustrie: Hygienische Bögen für Rein dampf verteilungs leitungen; Wendeverbindungen für CIP- (Clean-in-Place) Systeme, die glatte Innenflächen ohne Sackgassen erfordern.
3.Produkt vorteile
(I) Intrinsische Korrosions beständigkeit
Kupfer-Nickel-Legierungen erreichen in chloridhaltigen Medien durch einen dichten Kupfer(I)-oxid (Cu₂O)-Oberflächenfilm eine Selbstpassivierung, der selbstheilende Eigenschaften besitzt – selbst wenn er mechanisch zerkratzt wird, regeneriert sich der Film im Medium schnell. Diese Eigenschaft ermöglicht es dem Bogen, unter kombinierten Erosions-Korrosions-Bedingungen eine geringe Korrosionsrate beizubehalten, mit einer kritischen Lochfraß temperatur (CPT) von über 60 °C in 3,5 % NaCl-Lösung.
(II) Schlag- und Vibrations beständigkeit
Mit einer Bruchdehnung von ≥30 % und einer hohen Querschnitts verringerung weisen Kupfer-Nickel-Legierungen eine ausgezeichnete Energie absorbations kapazität unter Wasser schlag- oder mechanischen Vibrations bedingungen auf, wodurch sie widerstandsfähig gegen Sprödbruch sind. Simulierte Marine-Vibrationstisch tests bestätigen die strukturelle Integrität nach 10⁶ Zyklen bei einer Frequenz von 10–200 Hz und einer Beschleunigung von 5 g.
(III) Montage- und Wartungs freundlichkeit
Beim Schweißen an gleichwertige Rohre können herkömmliche austenitische Edelstahl elektroden oder spezielle Kupfer-Nickel-Elektroden (z. B. ENiCu-7) verwendet werden, mit einem breiten Schweiß betriebs fenster. Darüber hinaus führt die relativ hohe Wärmeleitfähigkeit von Kupfer-Nickel (ca. 30–40 W/m·K) zu einer schmalen Wärmeeinflusszone und geringen Eigenspannungs niveaus, wodurch eine Wärmebehandlung zur Spannungs arm glühung nach dem Schweißen entfällt und die Bauzeit erheblich verkürzt wird.
(IV) Umweltfreundlichkeit im Lebenszyklus
Kupfer-Nickel-Legierungen sind vollständig recycelbare Materialien mit hohem Schrott wert. Im Betrieb benötigen sie keine organischen Antifouling-Beschichtungen und vermeiden so die Verschmutzung durch marine Mikroplastik durch Beschichtungs ablösung, was den fortschrittlichen Anforderungen der Umwelt vorschriften der International Maritime Organization (IMO) entspricht.
(V) Zuverlässigkeit der Lieferkette und Austauschbarkeit von Ersatzteilen
Große Industrienationen weltweit verfügen über ausgereifte Produktions kapazitäten für Kupfer-Nickel-Bögen. Die Spezifikationen folgen einheitlichen ISO- und ASME-Standards, was eine vollständige Austauschbarkeit von Produkten verschiedener Hersteller gewährleistet. Bei Not reparaturen können Lagerbestände sofort bezogen werden, um sofortigen Ersatz ohne kundenspezifische Fertigung zu ermöglichen.
4.Wichtige Produkt spezifikationen
| Parameter | Technische Daten |
| Standard güten | C70600 (CuNi90/10), C71500 (CuNi70/30) |
| Verfügbare Größen | DN15 ~ DN750 (NPS ½″~30″) |
| Standard winkel serien | 22,5°, 45°, 60°, 90°, 180° (andere gemäß Zeichnung) |
| Radius serien | R=1,0DN, 1,5DN, 2,0DN, 2,5DN, 3,0DN |
| Wand dicken bereich | 2,0 mm ~ 60 mm (entsprechend Sch5S bis XXS) |
| End verbindungstypen | Stumpf schweißung (BW), Steck schweißung (SW), Gewinde (NPT/BSPT) |
| Rohr rundheit toleranz | Nicht mehr als ±1 % des Nenndurchmessers, mit einem Maximum von ≤3,0 mm |
| Wand dicken reduktion | Reduktion am Bogenrücken ≤12,5 % der nominalen Wand dicke; Verdickung am Innendurchmesser hat keine negative Toleranz auswirkung |
| Rechtwinkligkeits abweichung | Senkrecht abweichung zwischen beiden Stirn flächen ≤±0,5° |
| Ende fehlausrichtung (Rohr ausrichtung) | Achsen versatz zwischen den Enden ≤1,0 mm pro Meter, maximal ≤3,0 mm |
| Metallographische anforderungen | Korngröße ≥ Klasse 5; keine Überbrennung, Überhitzung oder Mikrorisse |
| Physikalische eigenschaften (20°C) | C70600: Dichte 8,94 g/cm³, Wärme ausdehnungs koeffizient 16,2×10⁻⁶/°C, Elastizitäts modul 140 GPa, Wärmeleitfähigkeit 38 W/m·K; C71500: Dichte 8,87 g/cm³, Wärme ausdehnungs koeffizient 16,0×10⁻⁶/°C, Elastizitäts modul 145 GPa, Wärmeleitfähigkeit 29 W/m·K |
| Empfohlene schweißzusatz werkstoffe | SMAW: ENiCu-7 (AWS A5.11); WIG: ERCuNi (AWS A5.7) |
| Wärmebehandlungs zustand | Geliefert im lösungsgeglühten oder geglühten Zustand nach Warmformung, mit gleichmäßiger Härte |
| Oberflächen qualität | Innen- und Außenflächen frei von Rissen, Falten, Lunkern; Zieh spuren Tiefe ≤0,2 mm |
| Zulässigkeits stufen für zerstörungsfreie Prüfungen | Eindring prüfung (PT) gemäß ISO 3452-1, Zulässigkeits stufe 2; Röntgen prüfung (RT) gemäß ISO 10675, Zulässigkeits stufe AB |
| Hydrostatische Prüfung | Durchgeführt bei 1,5-fachem Bemessungs druck, Haltezeit ≥10 Minuten, keine Leckage |
| Verpackung und Kennzeichnung | Jedes Stück einzeln mit Polster material gesichert, verpackt in Holzkisten mit Versand marken; Kennzeichnungs inhalt umfasst Standard nummer, Güte, DN, Wand dicke, Winkel, Wärme nummer, Hersteller |
FAQ
1. Sind Sie ein Handels unternehmen oder ein Hersteller? Wir sind ein Hersteller, Sie können die Zertifizierung sehen.
2. Wie lange ist Ihre Lieferzeit? Im Allgemeinen 5-10 Tage, wenn die Ware auf Lager ist. Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, es hängt von der Menge ab.
3. Liefern Sie Muster? Ist es kostenlos oder extra? Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Fracht kosten tragen.
4. Was sind Ihre Zahlungs bedingungen? Zahlung=1000USD, 50% T/T im Voraus, Restbetrag vor dem Versand.
