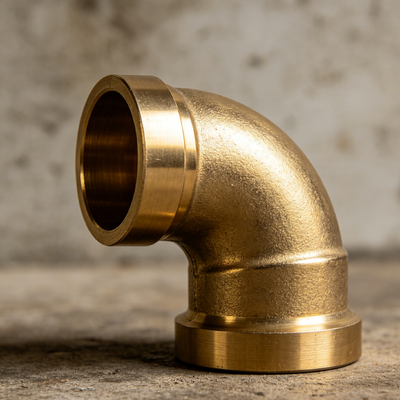

CuNi 90/10 LR Stumpfschweißbogen, ASTM B466 C70600 Korrosionsbeständige Fitting Seewasserqualität

ASTM B466 CuNi 90/10 Schweißbogen korrosionsbeständige Armatur für Schiffsrohrleitungen

1. Produktübersicht

Der Kupfernickel 90/10 Bogen (C70600) ist eine Hochleistungsrohrarmatur, die für kritische Flüssigkeitsfördersysteme entwickelt wurde. Hergestellt aus korrosionsbeständiger Kupfernickel-Legierung, verfügt dieser Bogen über eine 90-Grad-Winkelkonfiguration, um den Flüssigkeitsstrom in Rohrleitungsnetzen effektiv umzuleiten. Erhältlich in nahtloser und geschmiedeter Ausführung, gewährleistet er eine zuverlässige Leistung unter Hochdruck- und Hochtemperaturbedingungen. Ideal für maritime, Offshore- und industrielle Hydraulikanwendungen, entsprechen unsere CuNi-Bögen streng den ASTM B466 Standards und garantieren Maßhaltigkeit und Materialintegrität.

2. Wichtige technische Parameter

3. Anwendungen

Dieser Kupfernickel-Bogen wird häufig eingesetzt in:

• Schiffsrohrleitungssysteme – Schiffbau, Ballastwasserleitungen, Kühlsysteme

• Meerwasserentsalzungsanlagen – Umkehrosmose-Speisewasserleitungen, Soleableitung

• Offshore-Öl- und Gasplattformen – Hydraulische Steuerleitungen, Feuerlöschsysteme

• Industrielle Hydraulikausrüstung – Hochdruck-Flüssigkeitsübertragung

• Wärmetauscher- und Kondensatorrohrnetze

4. Hauptvorteile

• Überlegene Korrosionsbeständigkeit – Hervorragende Leistung gegen Meerwasser, Brackwasser und chloridinduzierte Lochfraßkorrosion, weit überlegen gegenüber Kohlenstoffstahl und reinem Kupfer.

• Anti-Biofouling-Eigenschaften – Der natürliche Kupfergehalt hemmt die Anhaftung von Meeresorganismen und reduziert die Wartungsfrequenz.

• Hohe Festigkeit & Haltbarkeit – Nahtlose Schmiedekonstruktion gewährleistet mechanische Festigkeit unter extremen Drücken und Vibrationen.

• Lange Lebensdauer – Bis zu 20-30 Jahre in mariner Umgebung mit minimaler Degradation.

• Vollständige Rückverfolgbarkeit – Jede Charge wird mit Werkszeugnissen (MTC) gemäß EN 10204 3.1 geliefert.

5. Produktfunktionen

• Änderung der Strömungsrichtung – Leitet den Flüssigkeitsstrom in präzisen 45°/90°/180°-Winkeln um, um den Anforderungen des Rohrleitungsdesigns gerecht zu werden.

• Aufrechterhaltung des Drucks – Aufrechterhaltung der Systemdruckintegrität ohne Leckagen an den Verbindungsstellen.

• Systemflexibilität – Ermöglicht die Verlegung von Rohrleitungen um Hindernisse und Platzbeschränkungen in kompakten Ausrüstungsanordnungen.

• Korrosionsschutz – Schützt nachgeschaltete Geräte durch Minimierung von interner Korrosion und Ablagerungen.

6. Gebrauchsanweisung

1. Inspektion – Vor der Installation auf Oberflächenfehler, Maßhaltigkeit und Gewindeintegrität prüfen.

2. Vorbereitung – Rohr- und Fittingenden gründlich reinigen, um Schmutz, Öl oder Feuchtigkeit zu entfernen.

3. Installation (Gewindetyp) – Geeignetes Gewindedichtmittel oder PTFE-Band auf Außengewinde auftragen. Mit empfohlenen Drehmomentwerten festziehen (nicht überdrehen, um Rissbildung zu vermeiden).

4. Installation (Schweißtyp) – Qualifizierte Schweißverfahrensspezifikationen (WPS) befolgen. Vorwärmen ist für CuNi-Legierungen im Allgemeinen nicht erforderlich, aber stellen Sie sicher, dass die Zwischenlagentemperatur unter 150°C liegt.

5. Nach der Installation – Hydrostatische Druckprüfung mit dem 1,5-fachen Betriebsdruck durchführen, um die Dichtheit der Verbindungen zu überprüfen.

6. Regelmäßige Wartung – Regelmäßig auf Erosion, galvanische Korrosion oder mechanische Beschädigungen prüfen.

7. Versand & Lieferung

• Lieferzeit – 15-30 Werktage für Standardgrößen; 20-30 Tage für kundenspezifische Bestellungen.

• Versandart – Seefracht (FCL/LCL), Luftfracht oder Expresskurier (DHL/FedEx/UPS) je nach Bestellmenge und Dringlichkeit.

• Versandmarkierungen – Jeder Karton/Holzkiste ist mit Produktcode, Größe, Standard und Menge gekennzeichnet.

• Dokumentation – Handelsrechnung, Packliste, Frachtbrief, Ursprungszeugnis und Werkszeugnisse werden mit jeder Lieferung bereitgestellt.

• Sendungsverfolgung – Sendungsverfolgungsnummer und Versandplan werden innerhalb von 24 Stunden nach Versand mitgeteilt.

8. Zahlungsbedingungen

9. Kundendienst – Rückgabe, Umtausch & Garantie

• Garantiezeit – 12 Monate ab Versanddatum gegen Herstellungsfehler.

• Umtauschrichtlinie – Kostenloser Ersatz wird für alle nicht konformen Produkte ausgestellt, die von unserem QC-Team bestätigt wurden. Rückversandkosten trägt der Verkäufer, wenn der Defekt in unserer Verantwortung liegt.

• Fehlerbehandlung – Bei Qualitätsproblemen während der Nutzung kontaktieren Sie bitte unseren technischen Support innerhalb von 7 Tagen mit einer detaillierten Fehleranalyse. Wir werden entsprechende Reparaturempfehlungen oder Ersatz liefern.

• Kundensupport – 24/7 Online-Kundendienst. Antwort innerhalb von 8 Stunden (außer Wochenenden).

• Hinweis – Rücksendungen aufgrund falscher Bestellung (falsche Größe, Winkel oder Material) durch den Kunden unterliegen einer Wiederauffüllungsgebühr von 20%, und die Rückfracht geht zu Lasten des Käufers.
