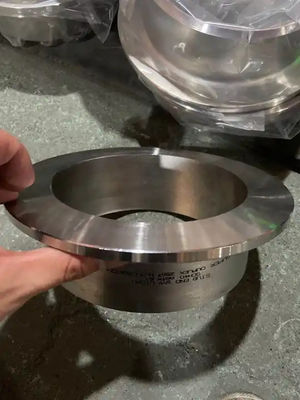

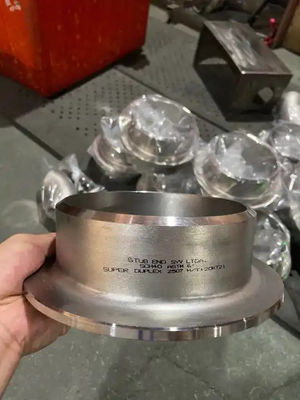

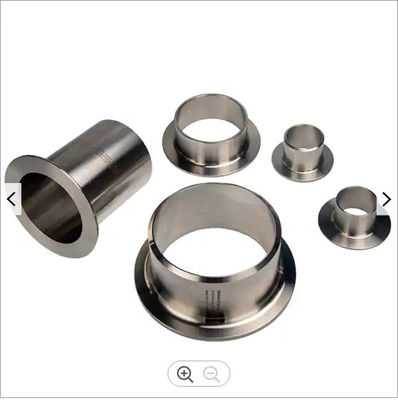

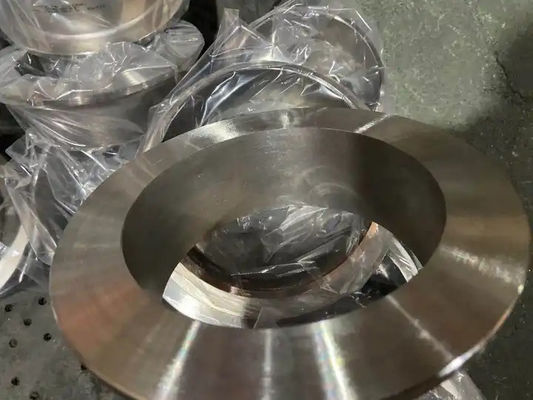

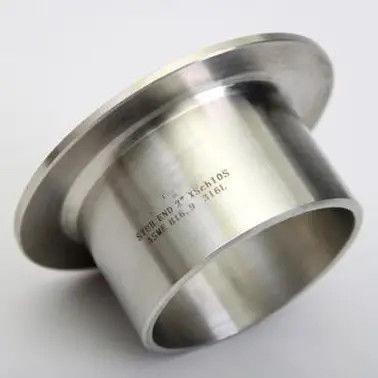

ASTM A403 SS304 Überlappungsverbindungsstumpfende, korrosionsbeständige Stumpfschweiß-Rohrverschraubungen

ASTM A403 SS304 Lap Joint Stub End, Butt Weld Korrosionsbeständige Rohrverschraubungen

1. Produktbeschreibung

SS304 Lap Joint Stub End, Butt Weld Rohrverschraubung für korrosionsbeständige Rohrleitungen ist eine hochwertige Stumpfschweiß-Rohrverschraubung, die für die Verwendung mit Lap-Joint-Flanschen entwickelt wurde. Auch bekannt als Lap-Joint-Stub-End, verfügt diese Verschraubung über ein aufgeweitetes Ende, das an der Flanschfläche anliegt, und ein glattes, abgeschrägtes Ende zum Stumpfschweißen an die Rohrleitung. Hergestellt aus hochwertigem SS304 Edelstahl, bietet dieses Stub-End hervorragende Korrosionsbeständigkeit und Haltbarkeit für anspruchsvolle industrielle Anwendungen. Die Konfiguration Typ A mit langer Verjüngung sorgt für einen reibungslosen Strömungsübergang und ist mit Standard-Lap-Joint-Flanschen kompatibel.

2. Wichtige Spezifikationen

3. Anwendungen

Das SS304 Stub End wird in Rohrleitungssystemen in verschiedenen Branchen eingesetzt:

• Öl & Gas– Rohrleitungsverbindungen und Raffinerien

• Petrochemie & Chemische Verarbeitung– Handhabung korrosiver Medien

• Lebensmittel & Getränke– hygienische Rohrleitungssysteme

• Pharmazeutisch– saubere und sterile Umgebungen

• Wasseraufbereitung & HLK– allgemeine industrielle Rohrleitungen

• Energieerzeugung– Dampf- und Kühlwassersysteme

4. Produktvorteile

• Kostengünstige Lösung– Nur das Stub-End muss mit der Rohrlegierung übereinstimmen; der Lap-Joint-Flansch kann aus Kohlenstoffstahl bestehen, was die Materialkosten erheblich senkt, insbesondere bei Systemen mit großem Durchmesser

• Einfache Wartung– Der Lap-Joint-Flansch kann sich frei über das Stub-End schieben und ohne Schneiden von Schweißnähten entfernt werden, was eine schnelle Inspektion, Reinigung oder Systemmodifikation ermöglicht

• Flexible Installation– Der Flansch dreht sich um 360° um das Stub-End, was die Ausrichtung der Schraubenlöcher vereinfacht und Ausrichtungsprobleme vermeidet, die bei Schweißhalsflanschen üblich sind

• Korrosionsbeständig– SS304-Material bietet hervorragende Beständigkeit gegen Oxidation und verschiedene korrosive Medien und gewährleistet eine lange Lebensdauer

• Maßgenauigkeit– Hergestellt nach ASME B16.9 mit strengen Toleranzen, was eine perfekte Kompatibilität mit Standard-Lap-Joint-Flanschen gewährleistet

5. Produktfunktionen

• Erzeugt eine Flanschverbindung, die eine einfache Demontage ohne Schneiden von Rohrverschweißungen ermöglicht

• Bietet eine glatte, durchgehende Dichtfläche, die mit der Lap-Joint-Flanschfläche übereinstimmt

• Berücksichtigt thermische Ausdehnung und Rohrverformung, ohne die Verbindung zu belasten

• Ermöglicht die Verwendung von Flanschen niedrigerer Qualität, während die Korrosionsbeständigkeit an der Dichtfläche erhalten bleibt

6. Installationsanweisungen

1. Schieben Sie den Lap-Joint-Flansch vor dem Schweißen über das Rohr oder das Stub-End

2. Schweißen Sie das glatte (abgeschrägte) Ende des Stub-Ends mit qualifizierten Schweißverfahren an die Rohrleitung

3. Stellen Sie sicher, dass das aufgeweitete Ende (Lap) präzise am Rohrende ausgerichtet ist

4. Schieben Sie den Lap-Joint-Flansch über das Stub-End und legen Sie ihn an die Rückseite des Aufweitungsbereichs an

5. Richten Sie die Flanschschraubenlöcher mit dem Gegenflansch aus und verschrauben Sie sie

6. Die Dichtung dichtet zwischen dem aufgeweiteten Ende und der Gegenflanschfläche ab

Hinweis: Bei Stub-Ends vom Typ A (Langform) darf die Dicke des Laps nicht geringer sein als die Nenndicke der Wand des anzuschließenden Rohrs.

7. Vorsichtsmaßnahmen

• Stellen Sie sicher, dass der Rohrschwerpunkt der Wandstärke des Stub-Ends für eine ordnungsgemäße Passform entspricht

• Überprüfen Sie, ob das Material des Stub-Ends mit dem Medium und der Temperatur des Dienstes kompatibel ist

• Schweißen Sie den Lap-Joint-Flansch nicht direkt an das Rohr – der Flansch muss sich frei drehen können

• Verwenden Sie geeignete Schweißverfahren (WPS qualifiziert) für Stumpfschweißverbindungen

• Bestätigen Sie für Hochdruckanwendungen, dass die Druckstufe den Systemanforderungen entspricht

• Überprüfen Sie die Lap-Fläche vor der Installation auf Kratzer oder Beschädigungen, um eine ordnungsgemäße Abdichtung zu gewährleisten

8. Versand & Lieferung

9. Zahlungsbedingungen

10. Verpackung

Standard-Exportverpackung:

• Jedes Stub-End einzeln mit Rostschutzöl beschichtet

• Verpackt in Nylonbeutel oder Kunststofffolie zur Feuchtigkeitsvermeidung

• Gesichert in Holzkisten oder Paletten für seetauglichen Transport

• Sonderverpackungen auf Anfrage erhältlich

11. Rücksendungen, Umtausch & Kundendienst

• Qualitätsgarantie– 100% Inspektion vor dem Versand; alle Produkte entsprechen den ASME B16.9 Standards

• Rückgaberecht– Rücksendungen innerhalb von 30 Tagen bei Herstellungsfehlern akzeptiert (nach Inspektion)

• Umtausch– Kostenloser Ersatz für nicht konforme Produkte, die durch eine Inspektion durch Dritte bestätigt wurden

• Musterrichtlinie– Kostenlose Muster verfügbar; Käufer trägt die Frachtkosten

• Technischer Support– 24-Stunden-Reaktion auf alle technischen Anfragen

• Sonderanfertigungen– Sondergrößen, Materialien und Oberflächen auf Anfrage erhältlich
