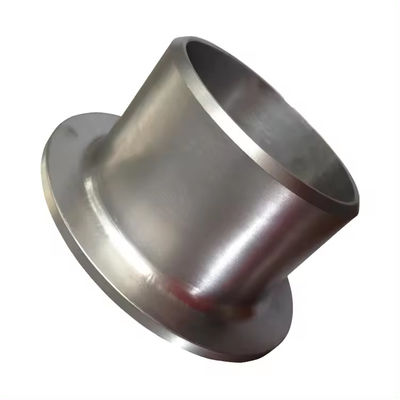

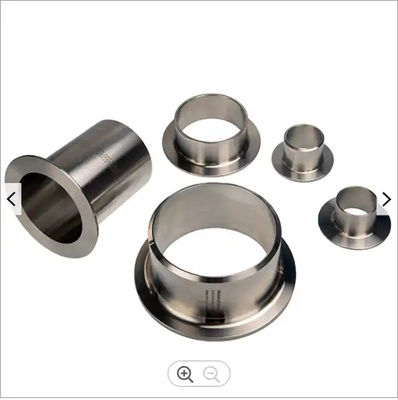

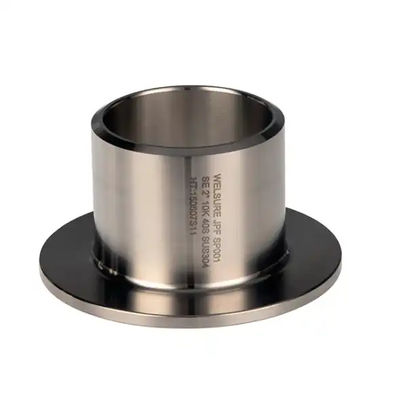

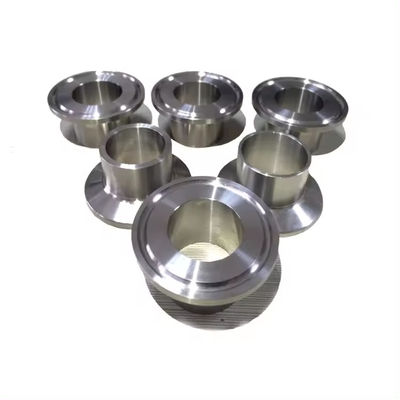

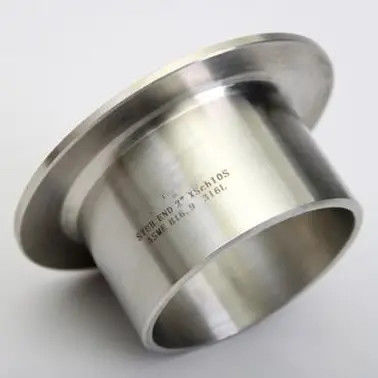

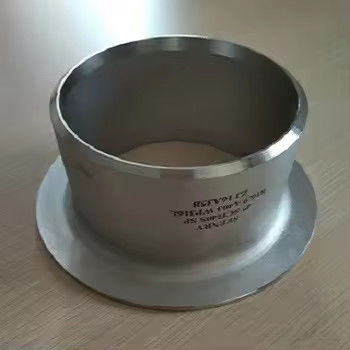

SS304 Überlappungsstutzen, Stumpfschweißrohrverschraubung für korrosionsbeständige Rohrleitungen

SS304-Überlappungsstutzen, Stumpfschweißrohrverschraubung für korrosionsbeständige Rohrleitungen

1. Produktbeschreibung

SS304-Überlappungsstutzen, Stumpfschweißrohrverschraubung für korrosionsbeständige Rohrleitungenist eine hochwertige Stumpfschweiß-Rohrverschraubung, die für den Einsatz mit Überlappungsflanschen konzipiert ist. Dieses Fitting wird auch allgemein als Überlappungsstutzen bezeichnet und verfügt über ein aufgeweitetes Ende, das an der Flanschfläche anliegt, und ein glattes, abgeschrägtes Ende zum Stumpfschweißen an die Rohrleitung. Dieses aus hochwertigem SS304-Edelstahl gefertigte Stummelende bietet hervorragende Korrosionsbeständigkeit und Haltbarkeit für anspruchsvolle Industrieanwendungen. Die Typ-A-Konfiguration mit langem Konus sorgt für einen reibungslosen Strömungsübergang und ist mit Standard-Überlappungsflanschen kompatibel.

2. Wichtige Spezifikationen

3. Bewerbungen

Das SS304 Stub End wird häufig in Rohrleitungssystemen in verschiedenen Branchen eingesetzt:

• Öl und Gas– Pipelineverbindungen und Raffinerien

• Petrochemische und chemische Verarbeitung– Umgang mit korrosiven Medien

• Essen und Trinken– Sanitäre Rohrleitungssysteme

• Pharmazeutisch– saubere und sterile Umgebungen

• Wasseraufbereitung und HVAC– allgemeine industrielle Rohrleitungen

• Stromerzeugung– Dampf- und Kühlwassersysteme

4. Produktvorteile

• Kostengünstige Lösung– Lediglich das Stutzenende muss zur Rohrlegierung passen; Der Überlappungsflansch kann aus Kohlenstoffstahl bestehen, was die Materialkosten erheblich senkt, insbesondere bei Systemen mit großem Durchmesser

• Einfache Wartung– Der Überlappungsflansch kann frei über das Stutzenende gleiten und ohne Schneiden von Schweißnähten entfernt werden, was eine schnelle Inspektion, Reinigung oder Systemmodifikation ermöglicht

• Flexible Installation– Der Flansch dreht sich um 360° um das Stutzenende, was die Ausrichtung der Schraubenlöcher vereinfacht und Ausrichtungsprobleme beseitigt, die bei Vorschweißflanschen häufig auftreten

• Korrosionsbeständig– Das Material SS304 bietet eine hervorragende Beständigkeit gegen Oxidation und verschiedene korrosive Medien und gewährleistet so eine lange Lebensdauer

• Maßgenauigkeit– Hergestellt gemäß ASME B16.9 mit strengen Toleranzen, um eine perfekte Kompatibilität mit Standard-Überlappungsflanschen zu gewährleisten

5. Produktfunktionen

• Erstellt eine Flanschverbindung, die eine einfache Demontage ohne Schneiden von Rohrschweißnähten ermöglicht

• Bietet eine glatte, durchgehende Dichtfläche, die zur Flanschfläche der Überlappungsverbindung passt

• Nimmt Wärmeausdehnung und Rohrbewegungen auf, ohne die Verbindung zu belasten

• Ermöglicht die Verwendung minderwertiger Stützflansche bei gleichzeitiger Beibehaltung der Korrosionsbeständigkeit an der Dichtungsfläche

6. Installationsanweisungen

1. Schieben Sie den Überlappungsflansch vor dem Schweißen über das Rohr- oder Stutzenende

2. Schweißen Sie das glatte (abgeschrägte) Ende des Stutzens mithilfe qualifizierter Schweißverfahren stumpf an die Rohrleitung an

3. Stellen Sie sicher, dass das aufgeweitete Ende (Überlappung) genau am Rohrende ausgerichtet ist

4. Schieben Sie den Überlappungsflansch über das Stutzenende, sodass er an der Rückseite der Bördelung anliegt

5. Richten Sie die Flanschschraubenlöcher mit dem Gegenflansch aus und verschrauben Sie sie

6. Die Dichtung dichtet zwischen dem aufgeweiteten Ende und der Gegenflanschfläche ab

Notiz:Bei Stumpfenden vom Typ A (langes Muster) darf die Überlappungsdicke nicht geringer sein als die Nennwanddicke des Verbindungsrohrs.

7. Vorsichtsmaßnahmen

• Stellen Sie sicher, dass der Rohrplan mit der Wandstärke des Stutzenendes übereinstimmt, um eine ordnungsgemäße Passform zu gewährleisten

• Stellen Sie sicher, dass das Material des Stutzenendes mit der Betriebsflüssigkeit und der Temperatur kompatibel ist

• Schweißen Sie den Überlappungsflansch nicht direkt an das Rohr – der Flansch muss frei drehbar bleiben

• Verwenden Sie für Stumpfschweißverbindungen geeignete Schweißverfahren (WPS-qualifiziert).

• Stellen Sie bei Hochdruckanwendungen sicher, dass die Druckstufe mit den Systemanforderungen übereinstimmt

• Überprüfen Sie die Überlappungsfläche vor dem Einbau auf Kratzer oder Beschädigungen, um eine ordnungsgemäße Abdichtung sicherzustellen

8. Versand & Lieferung

9. Zahlungsbedingungen

10. Verpackung

Standard-Exportverpackung:

• Jedes Stummelende ist einzeln mit einer Anti-Rost-Ölbeschichtung umwickelt

• Verpackt in Nylonbeuteln oder Plastikfolie, um Feuchtigkeit zu verhindern

• Gesichert in Holzkisten oder Paletten für den seetauglichen Transport

• Individuelle Verpackungen auf Anfrage möglich

11. Rückgabe, Umtausch und Kundendienst

• Qualitätsgarantie– 100 % Inspektion vor dem Versand; Alle Produkte entsprechen den ASME B16.9-Standards

• Rückgaberecht– Rücksendungen werden innerhalb von 30 Tagen wegen Herstellungsfehlern akzeptiert (vorbehaltlich der Prüfung)

• Austausch– Kostenloser Ersatz für alle nicht konformen Produkte, die durch eine Inspektion durch Dritte bestätigt wurden

• Beispielrichtlinie– Kostenlose Muster verfügbar; Der Käufer trägt die Frachtkosten

• Technische Unterstützung– 24-Stunden-Reaktion auf alle technischen Anfragen

• Sonderanfertigungen– Sondergrößen, Materialien und Ausführungen auf Anfrage erhältlich
