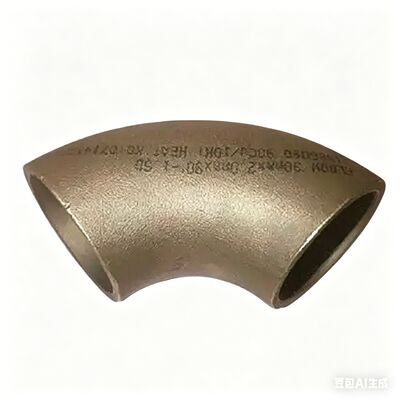

CuNi 70/30 Nahtloser Bogen 90° LR ASME B16.9 Hochdruck- und temperaturbeständig

Kupfer-Nickel-Winkel

1. Produktbeschreibung

CuNi 70/30 Seamless 90° LR Elbow wird aus einer hochwertigen Kupfer-Nickel-Legierung (UNS C71500) im nahtlosen Formverfahren hergestellt. Es wird gemäß der Norm ASME B16.9 hergestellt und verfügt über Stumpfschweißenden für eine einfache Verbindung. Das Design mit einem 90-Grad-Langradius (1,5D) sorgt für eine reibungslose Änderung der Strömungsrichtung in Rohrleitungssystemen. Dieses Produkt wird häufig in Meerwasserleitungen, Kühlsystemen und anderen industriellen Anwendungen eingesetzt, bei denen eine gute Korrosionsbeständigkeit erforderlich ist.

2. Wichtige Produktparameter

3. Produktanwendungen

• Rohrleitungssysteme für die Meerwasserkühlung

• Kühlwasserkreisläufe

• Industrielle Wasseraufbereitungssysteme

• Wärmetauscheranschlüsse

• Schiffs- und Offshore-Rohrleitungen

• Chemische Verarbeitungslinien

• Wasserzirkulationssysteme

4. Produktvorteile

1. Nahtlose Qualität: Hergestellt aus nahtlosem Rohr, keine Schweißnaht im Inneren des Rohrbogenkörpers, durchgehend gleichmäßige Wandstärke.

2. Gute Korrosionsbeständigkeit: CuNi 70/30-Material eignet sich gut für Meerwasser und viele korrosive Umgebungen und bietet eine lange Lebensdauer.

3. Glattes Flow-Design: Das 1,5D-Design mit großem Radius reduziert den Strömungswiderstand und den Druckabfall und sorgt so für einen effizienten Systembetrieb.

4. Einfach zu schweißen: Gute Schweißbarkeit mit passenden CuNi-Rohren, Standard-WIG-Schweißverfahren einsetzbar.

5. Großer Temperaturbereich: Geeignet für Betriebstemperaturen bis zu 300 °C und erfüllt verschiedene Anwendungsanforderungen.

6. Standardabmessungen: Hergestellt nach ASME B16.9-Abmessungen, um eine gute Passform mit Standardrohren und -armaturen zu gewährleisten.

7. Lange Lebensdauer: Bei ordnungsgemäßer Installation und ordnungsgemäßem Betrieb kann das Produkt viele Jahre lang mit minimalem Wartungsaufwand betrieben werden.

5. Produktfunktionen

• Strömungsrichtung in Rohrleitungssystemen um 90 Grad ändern

• Verbinden Sie Rohre gleichen Durchmessers mit Stumpfschweißverbindungen

• Sorgen Sie für einen gleichmäßigen Durchfluss mit reduziertem Druckverlust

• Unter normalen Betriebsbedingungen zuverlässig arbeiten

• Unterstützen Sie die Flexibilität des Systemlayouts bei der Rohrleitungskonstruktion

6. Benutzeranweisungen

Vor der Installation:

1. Überprüfen Sie den Winkel auf etwaige Transportschäden.

2. Stellen Sie sicher, dass Größe, Wandstärke und Materialqualität Ihren Anforderungen entsprechen.

3. Reinigen Sie die Schweißenden, um Schmutz, Öl und Oxide zu entfernen.

4. Verwenden Sie spezielle Werkzeuge für die Vorbereitung von Kupfer-Nickel-Materialien.

Installationsschritte:

1. Richten Sie die Winkelenden an den passenden Rohren aus und halten Sie den richtigen Abstand zum Schweißen ein.

2. An 4 Punkten rund um die Verbindung heften.

3. Verwenden Sie WIG-Schweißen mit geeignetem CuNi-Zusatzdraht.

4. Schweißtemperatur kontrollieren, Überhitzung vermeiden.

5. Verwenden Sie beim Schweißen einen Argongasschutz.

6. Reinigen Sie den Schweißbereich nach jedem Durchgang.

Nach der Installation:

1. Überprüfen Sie alle Schweißnähte visuell auf Oberflächenfehler.

2. Führen Sie einen Drucktest gemäß den Projektspezifikationen durch.

3. Überprüfen Sie die Verbindungsstellen auf Undichtigkeiten.

7. Vorsichtsmaßnahmen für das Produkt

1. In trockenen, sauberen Innenräumen aufbewahren, fern von Feuchtigkeit und Staub.

2. Während der Lagerung getrennt von Kohlenstoffstahlprodukten aufbewahren.

3. Gehen Sie beim Transport vorsichtig vor und vermeiden Sie Stürze und Stöße.

4. Nicht in Umgebungen verwenden, die Ammoniak enthalten.

5. Beim Schweißen geeignetes Argon-Schutzgas verwenden.

6. Nach dem Schweißen alle Schweißstellen gründlich reinigen.

7. Verwenden Sie spezielle Werkzeuge für Kupfer-Nickel-Material, um Verunreinigungen zu vermeiden.

8. Versandinformationen

• Versandherkunft: China

• Lieferzeit: Standardgrößen 3-7 Werktage; Sondergrößen 15-30 Tage

• Versandarten: Express (DHL/FedEx/UPS) für kleine Bestellungen; Seefracht für Großbestellungen; Für dringende Bestellungen ist Luftfracht verfügbar

• Zur Verfügung gestellte Dokumente: Handelsrechnung, Packliste, Materialtestzertifikat

• Handelsbedingungen: FOB, CIF, CFR verfügbar

• Verfolgung: Nach dem Versand angegebene Sendungsverfolgungsnummer

9. Zahlungsinformationen

• Zahlungsmethoden: T/T-Banküberweisung, Akkreditiv

• Bedingungen: 30 % Anzahlung, 70 % Restbetrag vor Versand

• Währung: USD, EUR akzeptiert

• Bei erstmaliger Zusammenarbeit gelten die üblichen Zahlungsbedingungen. Flexible Konditionen für Bestandskunden verfügbar.

10. Verpackungsinformationen

• Kleine Größen: Kartonschachtel mit Luftpolsterfolie

• Mittlere Größen: Sperrholzkiste oder Holzkiste

• Große Größen: Palette mit Holzkiste

• Alle Produkte werden vor dem Verpacken mit einer Rostschutzbeschichtung geschützt

• Individuelle Verpackungen auf Anfrage möglich

• Standardverpackung im Preis inbegriffen

11. Kundendienst

• Garantie: 12 Monate ab Versanddatum gegen Herstellungsfehler

• Technische Unterstützung: Bei Produktfragen per E-Mail oder Nachricht erreichbar

• Qualitätsprobleme: Bericht innerhalb von 30 Tagen nach Erhalt zur Bewertung und Lösung

• Rückgabe/Umtausch: Akzeptiert für verifizierte Qualitätsprobleme; Der Kunde trägt die Versandkosten für mangelhafte Rücksendungen

• Ansprechzeit: Wir beantworten Anfragen werktags innerhalb von 24 Stunden

• 1. Sind Sie ein Handelsunternehmen oder Hersteller?
  Wir sind Hersteller, Sie können die Zertifizierung sehen.
  2. Wie lang ist Ihre Lieferzeit?
  In der Regel beträgt die Lieferzeit 5-10 Tage, wenn die Ware vorrätig ist. Oder es beträgt 15-20 Tage, wenn die Ware nicht auf Lager ist, es richtet sich nach der Menge.
  3. Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
  Ja, wir könnten das Muster kostenlos anbieten, müssen aber die Frachtkosten tragen.
  4. Wie lauten Ihre Zahlungsbedingungen?
  Zahlung<=1000USD, 100 % im Voraus. Zahlung>=1000USD, 50 % T/T im Voraus, Restbetrag vor Versand.
