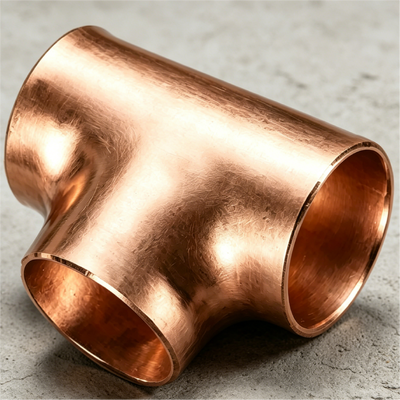

C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 für Wärmetauscher

  • C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 for Heat Exchanger
  • C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 for Heat Exchanger
  • C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 for Heat Exchanger
  • C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 for Heat Exchanger
  • C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 for Heat Exchanger
Herkunftsort Shanghai, China
Markenname TOBO
Zertifizierung ISO/TUV/SGS
Modellnummer Kupfernickel gleich Tee
Min Bestellmenge 1 Stk
Preis Verhandlungsfähig
Verpackung Informationen Standard-Versandpaket
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 10 t/Monat
Produktdetails
Produktname C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 für Wärmetauscher Herkunft Shanghai
Oberflächenbeschaffenheit Glatt, eingelegt oder nach Kundenwunsch Oberflächenbehandlung Poliert
Material Kupfer-Nickel-Legierung (CuNi) Produkt Cooper Nickel Tee Gleich Tee
Druckbewertung Klasse 150 bis Klasse 300 Designstandard ASME B16.22
Verbindungstyp Stumpfschweißung / Muffenschweißung / Gewinde Zusammensetzung Typischerweise 90 % Kupfer, 10 % Nickel oder 70 % Kupfer, 30 % Nickel
Druckstufe Klasse 150 bis Klasse 600 (variiert) Modus der Verbindung Schweißen
Standard ANSI, ASTM, LÄRM, JIS Herstellungsprozess Nahtlos oder geschweißt
Paket Holzkiste Kopf Runden
Hervorheben

CuNi 90/10 gleiches T-Stück mit Stumpfschweißung

,

Kupfer-Nickel-gleiches T-Stück SCH10

,

ASME B16.9 Wärmetauscher-T-Stück
Hinterlass eine Nachricht
Produkt-Beschreibung

C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 für Wärmetauscher

1. Produktbeschreibung

Das Kupfer-Nickel-Gleich-T-Stück ist ein Dreiwege-Fitting mit gleichen Bohrungen, das speziell für senkrechte Abzweigverbindungen mit gleichem Durchmesser in Rohrleitungssystemen entwickelt wurde. Hergestellt aus einer Kupfer-Nickel-Legierung (Cu-Ni 90/10 oder 70/30) durch nahtloses Kaltziehen oder Warmfließpressen. Es ist konform mit ASTM B466, ASME B16.9 und BS 2871 und bietet eine hervorragende Beständigkeit gegen Meerwasserkorrosion, Erosion und Biofouling, was es zu einer Schlüsselkomponente im Schiffbau, in Offshore- und chemischen Rohrleitungssystemen macht.

2. Produktanwendungen

  • Schiffssysteme: Hauptmotorkühlwasser, Ballastwasserbefüllung/-entladung, Hydrantenversorgung, Deckwaschleitungen

  • Offshore-Plattformen:Meerwasser-Heberohre, Plattformkühlwasser-Ringleitungen, Notlöschwassersysteme

  • Entsalzung: Solezirkulation in der Entspannungskammer, RO-Zufuhrverteilung, Konzentratauslass

  • Chemiefabriken:Galvanik-Abwasserübertragung, Leitungen für salzhaltige organische Abfallflüssigkeiten, Frischwasser für Kühltürme

  • Kernkraftwerke:Einlass-/Auslasszweige für Komponentenkühlwasser (wichtiges Brauchwasser).

  • Andere:Wasserversorgung für malerische Küstengebiete, Wasseraustauschleitungen für Meeresfarmen, Landstromkühlsysteme für Schiffe

3.Installation und Vorsichtsmaßnahmen

  • Auspackkontrolle:Auf Transportschäden prüfen; Überprüfen Sie, ob die Markierungen klar und vollständig sind.

  • Oberflächenvorbereitung:Vor dem Schweißen die Fase und 30 mm des Innen-/Außenwandbereichs mit einer Edelstahldrahtbürste reinigen; Entfernen Sie sämtliches Öl und alle Farben.

  • Stumpfschweißen:Die maximal zulässige Fehlausrichtung während der Montage beträgt 10 % der Wandstärke und darf 1,5 mm nicht überschreiten. Verwenden Sie einen niedrigen Strom und schnelles Schweißen, um eine Überhitzung zu vermeiden.

  • Muffenschweißen:Rohr vollständig bis zum Muffenboden einführen und dann ca. 2 mm, um Spannungskonzentrationen an der Wurzel zu vermeiden.

  • Gewindeanschluss: PTFE-Band 2-3 Umdrehungen umwickeln; handfest anziehen, dann mit Schraubenschlüssel nicht mehr als 1,5 Umdrehungen festziehen.

  • Drucktestanforderung:Hydrotest-Druck = 1,5-facher Auslegungsdruck; Die Umgebungstemperatur sollte während des Tests nicht <5℃ betragen.

  • Verbote:

    • Nicht mit Metallen mit niedrigem Schmelzpunkt wie Zink, Cadmium oder Blei in Kontakt kommen.

    • Nicht für stark oxidierende Säuren (z. B. rauchende Salpetersäure).

    • Erzwingen Sie bei der Installation nicht die Ausrichtung, um zusätzliche Belastungen zu vermeiden.

C70600 CuNi 90/10 Equal Tee ASME B16.9 Butt Weld SCH10 für Wärmetauscher 0

4.Wichtige technische Parameter

Parameter Wert
Materialqualität Cu-Ni 90/10 (C70600), Cu-Ni 70/30 (C71500)
Nenngröße 1/2″ – 42″ (DN15 – DN1050)
Zeitplan Sch5, Sch10, Sch20, Sch30, Sch40, Sch60, Sch80, Sch100, Sch120, Sch140, Sch160
Anwendbare Standards ASTM B122/B466/B467; ASME B16.9; BS 2871 Teil 3; JIS H3300
Verbindungstyp Stumpfschweißung (BW) / Muffenschweißung (SW) / Gewinde (Rc/NPT)
Druckbereich Klasse 150# / 300# / 600# / 900#
Betriebstemp. -20℃ ~ 300℃
Zugfestigkeit (C70600) 310 MPa (min.)
Härte (C70600) 75 HRB (typisch)
Widerstand 0,5 μΩ·m



FAQ
1. Sind Sie ein Handelsunternehmen oder Hersteller? Wir sind Hersteller, Sie können die Zertifizierung sehen.

2. Wie lang ist Ihre Lieferzeit? In der Regel beträgt die Lieferzeit 5-10 Tage, sofern die Ware vorrätig ist. Oder es beträgt 15-20 Tage, wenn die Ware nicht auf Lager ist, es richtet sich nach der Menge.

3. Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra? Ja, wir könnten das Muster kostenlos anbieten, müssen aber die Frachtkosten tragen.

4. Wie lauten Ihre Zahlungsbedingungen? Zahlung<=1000USD, 100 % im Voraus. Zahlung>=1000USD, 50 % T/T im Voraus, Restbetrag vor Versand.
