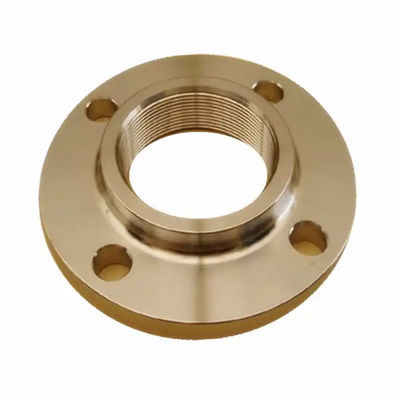

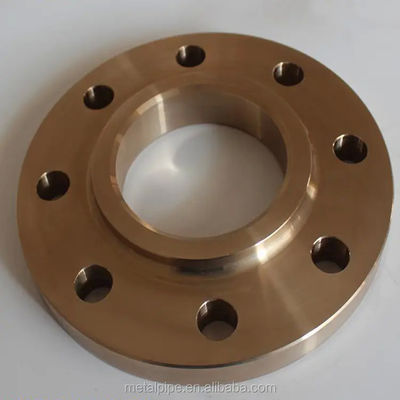

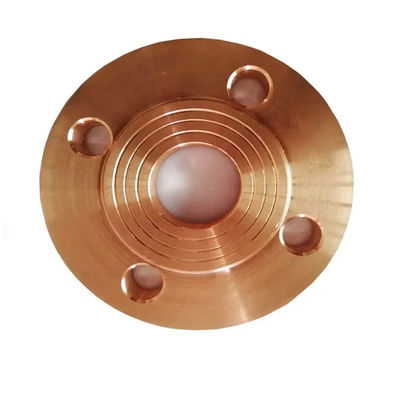

C71500 Kupfer-Nickel-Schweißflansch Klasse 150, Cupro-Nickel 70/30 RF SW-Flansch

  • C71500 Copper Nickel Socketweld Flange Class 150, Cupro Nickel 70/30 RF SW Flange
  • C71500 Copper Nickel Socketweld Flange Class 150, Cupro Nickel 70/30 RF SW Flange
  • C71500 Copper Nickel Socketweld Flange Class 150, Cupro Nickel 70/30 RF SW Flange
  • C71500 Copper Nickel Socketweld Flange Class 150, Cupro Nickel 70/30 RF SW Flange
  • C71500 Copper Nickel Socketweld Flange Class 150, Cupro Nickel 70/30 RF SW Flange
Herkunftsort Shanghai, China
Markenname TOBO
Zertifizierung ISO/TUV/SGS
Modellnummer Kupfer -Nickelflansch
Min Bestellmenge 1 Stk
Preis Verhandlungsfähig
Verpackung Informationen Standard-Versandpaket
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 10 t/Monat
Produktdetails
Produktname C71500 Kupfer-Nickel-Schweißflansch Klasse 150, Cupro-Nickel 70/30 RF SW-Flansch Oberflächenbeschaffenheit Glatt, poliert oder nach Kundenwunsch
Dichte 8,9 g/cm³ Verbindungstyp Schweißen
Form Ellbogen Drücken 20bar
Länge 75 mm Temperaturbereich -196 °C bis 200 °C (-320 °F bis 392 °F)
Bearbeitbarkeit Gut Grad 90/10 Kupfernickel (UNS 70600)
Anwendung Rohrleitungen verbinden Schweißbarkeit Gut
Gewindetyp ASME B1.20.1 (NPT) Größe Rane 1/2
Dicke 3x2,5 mm Größenbereich 1/2
Hervorheben

C71500 Kupfernickelfläche

,

Fläche für Schweißvorrichtungen aus Cupro Nickel 70/30

,

Klasse 150 RF Kupfer-Nickelflanze
Hinterlass eine Nachricht
Produkt-Beschreibung

C71500 Kupfernickel-Steckschweißflansche Klasse 150, Cupro-Nickel 70/30 RF SW Flansche



1.Produktbeschreibung

Der Kupfernickel-Steckschweißflansch wird aus hochwertiger Kupfernickellegierung 70/30 (CuNi 70/30, UNS C71500) hergestellt, die der ASME-Norm B16.5 entspricht.Dieser geschmiedete Flansch verfügt über eine Klasse 150 Druckbewertung und Steckdose Schweißverbindung TypDie Schweißvorrichtung der Steckdose erlaubt es, das Rohr in einen eingebauten Bereich des Flansches einzufügen und um den Außendurchmesser zu schweißen, wodurch eine starke,undichtes Daueranschluss ideal für HochdrucksystemeDie Kupfer-Nickel-Legierung 70/30 besteht zu etwa 70% aus Kupfer und 30% aus Nickel, mit Spuren von Eisen (0,6-1,0%) und Mangan (0,5-1,5%),mit hervorragenden mechanischen Eigenschaften und Korrosionsbeständigkeit.

.

2. Anwendungen

Aufgrund der außergewöhnlichen Beständigkeit der Legierung gegen Korrosion durch Meerwasser und Bioschmutz werden CuNi 70/30-Flanzen in:

  • Meeres- und Offshore-Technik:Kühlsysteme für Meerwasser, Schiffbau, Entsalzungsanlagen, Offshore-Plattformen

  • Petrochemische Industrie:Chemische Verarbeitung, Wärmetauscher, Druckbehälter

  • Stromerzeugung:Kühlsysteme für Kern- und Wärmekraftwerke

  • Marineanwendungen:Rohrleitungssysteme für Schiffe (konform DEF STAN 02-879)

  • Industrieanwendungen:Wasserleitungen, Feuerwassersysteme, Fischzuchtkäfige

3. Produktfunktionen

Die Kupfer-Nickel-Steckschweißflansche erfüllt in Rohrleitungen folgende Funktionen::

  1. Rohranschluss:Bietet eine zuverlässige, undichte Verbindung zwischen Rohren, Ventilen, Pumpen und anderen Geräten durch Schrauben mit Schrauben und speziellen Dichtungen, um sichere druckdichte Dichtungen zu gewährleisten

  2. Systemzugangspunkt:Ermöglicht einfache Demontage und Wartung von Rohrleitungen

  3. Druckbindung:Sicher enthält Systemdruck bis zur Einstufungsklasse 150 (und höher für andere Klassen)

  4. Steuerung der Strömungsrichtung:Erleichtert die Änderung der Rohrrichtung bei Verwendung mit Ellenbogen oder Tees

  5. Ausrüstungsschutz:Bei Verwendung mit Blindflanschen können Abschnitte des Rohrsystems isoliert werden

- Ich weiß.C71500 Kupfer-Nickel-Schweißflansch Klasse 150, Cupro-Nickel 70/30 RF SW-Flansch 0

- Ich weiß.4.Technische Spezifikationen

Parameter Spezifikation
Materialqualität CuNi 70/30 (UNS C71500, DEF STAN 02-879 Anhang B Klasse 1)
Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Erzeugnisse.5
Druckklasse Klasse 150 (auch verfügbar: 300#, 400#, 600#, 900#, 1500#, 2500#)
Verbindungsart Schweißvorrichtung (SW)
Größenbereich Einheitliche Prüfungen für die Verwendung in der Zulassung
Gesichtsart Erhöhtes Gesicht (RF) / Flaches Gesicht (FF) / Ringgelenk (RJ)
Chemische Zusammensetzung Cu: 70% (Ball.), Ni: 29,0-32,0%, Mn: 0,50-1,50%, Fe: 0,60-1,00%, C: ≤0,06%, Sonstige: ≤0,30%
Zugfestigkeit (min) 350 MPa
Leistungsstärke 0,2% (min) 130 MPa
Ausdehnung (min) 36%
Dichte 0.323 lb/in3 (8,94 g/cm3) bei 68°F
Maximale Betriebstemperatur 300°C (572°F)

Häufig gestellte Fragen

1Sind Sie Handelsfirma oder Hersteller?
Wir sind Hersteller, Sie können die Zertifizierung sehen.
2Wie lange dauert die Lieferung?
Im Allgemeinen sind es 5-10 Tage, wenn die Waren auf Lager sind. oder es sind 15-20 Tage, wenn die Waren nicht auf Lager sind, es ist je nach Menge.
3Gibt's Proben, kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
4Wie lautet Ihre Zahlungsbedingungen?
Zahlung <=1000USD, 100% im Voraus. Zahlung>=1000USD, 50% T/T im Voraus, Guthaben vor Versand.
